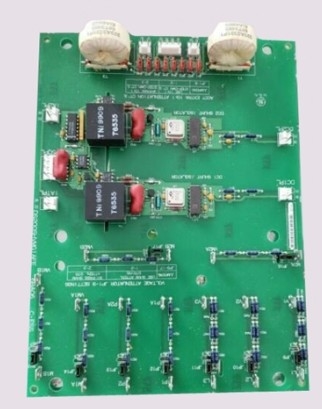

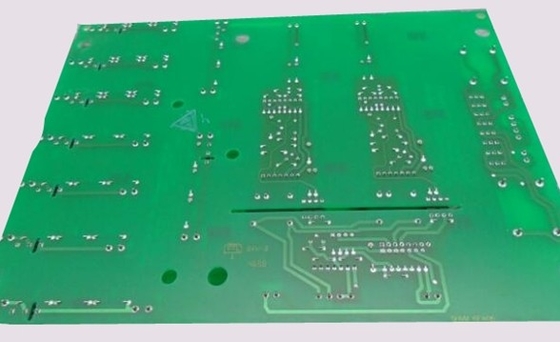

DS200SHVMG1A GE SCR হাই ভোল্টেজ এম-ফ্রেম ইন্টারফেস বোর্ড মার্ক ভি সিরিজ

DS200SHVMG1Aজেনেরিকএসসিআর হাই ভোল্টেজ এম-ফ্রেম ইন্টারফেস বোর্ড মার্ক ভি সিরিজ

বর্ণনাঃ

জেনারেল ইলেকট্রিক DS200SHVMG1A একটি উচ্চ ভোল্টেজ এম-ফ্রেম ইন্টারফেস বোর্ড। এই ইউনিটটি মার্ক ভি সিরিজের ঐচ্ছিক এবং প্রতিস্থাপন বোর্ডের সদস্য। ইনস্টল করার সময়, এটি একটি উচ্চ-ভোল্টেজ এম-ফ্রেম ইন্টারফেস বোর্ড।এই কার্ডটি এম-ফ্রেম ড্রাইভের এসসিআর ব্রিজ থেকে পাওয়ার সাপ্লাই বোর্ড (ডিসিএফবি বা এসডিসিআই) এবং পাওয়ার কানেক্ট কার্ড (পিসিসিএ) পর্যন্ত একটি ইন্টারফেস মিডিয়া সরবরাহ করে.

জিই ব্র্যান্ডের বেশ কয়েকটি উত্তেজক এবং ড্রাইভগুলিতে এই বোর্ডটি তার ক্যাবিনেটে ইনস্টল করা যেতে পারে, যদিও এই ডিএস 200 এসএইচভিএমজি 1 এ পিসিবি বায়ু, বাষ্প,এবং গ্যাস টারবাইন স্বয়ংক্রিয় ড্রাইভ সমন্বয়.

DS200SHVMG1A ড্রাইভারের জন্য বিভিন্ন ফাংশন সরবরাহ করে। -500 এবং 500 এমভি মধ্যে শন্ট সংকেতগুলি 0 এবং 500 কেএইচজেডের মধ্যে পার্থক্য ফ্রিকোয়েন্সি আউটপুটগুলিতে রূপান্তরিত হয়,যা তারপর DCFB বা SDC বোর্ড বা PCCA কার্ডে পাঠানো হয়.

ডিসি ধনাত্মক এবং নেতিবাচক ভাসমান শন্ট ব্যবহার করে, একটি ভিসিও (ভোল্টেজ নিয়ন্ত্রিত দোলক) সার্কিট ভোল্টেজের জন্য রূপান্তর পয়েন্ট হিসাবে কাজ করে। কার্ডটি 10 টিও সরবরাহ করেঃএসি লাইনের বর্তমানের জন্য ট্রান্সফরমারের বর্তমান হ্রাস.

ব্যবহারকারী 17 বোর্ড কনফিগারযোগ্য জাম্পার ব্যবহার করে হ্রাস নির্বাচন করতে পারেন। যদি এসি লাইন ভোল্টেজ পরিসীমা 240 থেকে 600 ভি হয়, হ্রাসকারীগুলি বাইপাস করুন। যদি ভোল্টেজ পরিসীমা 601 থেকে 1000 ভি মধ্যে হয়,তাদের অন্তর্ভুক্ত করা উচিত.
