DS200CPCAG1A জিই Contactor পাইলট বোর্ড 12-পিন সংযোগকারী এবং 2-পিন সংযোগকারী চার তারের টার্মিনাল

DS200CPCAG1Aজেনেরিকযোগাযোগকারী পাইলট বোর্ড 12-পিন সংযোগকারী এবং 2-পিন সংযোগকারী চার তারের টার্মিনাল

বর্ণনাঃ

ডিএস২০০সিপিসিএজিএ১এ একটি কন্টাক্টর পাইলট বোর্ড যা জেনারেল ইলেকট্রিক দ্বারা নির্মিত এবং ডিজাইন করা হয়েছে। এটি জিই উত্তেজনা নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত এক্স২০০০ সিরিজের অংশ।কন্টাক্টর খোলার এবং বন্ধ করার জন্য, সিডিবিএ বোর্ড বিদ্যুৎ সরবরাহ করে। সিপিসিএ-র সাথে ব্যবহৃত কন্টাক্টরগুলির জন্য 115 ভি হল কয়েল ভোল্টেজ।

CPCA 115V AC থেকে 105V DC তে রূপান্তরিত করে, যখন কনট্যাক্টর কয়েল চালানো হয়। যখন কোনও ঠিকাদারকে বন্ধ করা এবং বন্ধ রাখা প্রয়োজন হয়, তখন সিডিবিএ বোর্ডের বিপরীতে সিপিসিএ কার্ডটিপুরো ভোল্টেজ প্রদান করে.

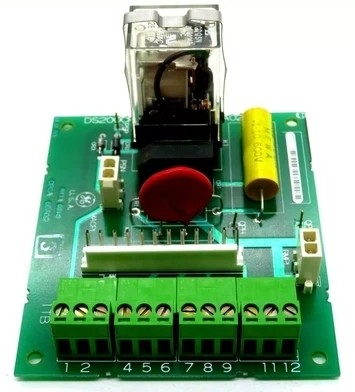

DS200CPCAG1A এর একটি 12-পিন সংযোগকারী এবং দুটি 2-পিন সংযোগকারী রয়েছে। এটিতে 12 টি পর্যন্ত সংকেত তারের সংযোগের জন্য চারটি তারের টার্মিনাল রয়েছে।

জিই কন্টাক্টর পাইলট বোর্ড DS200CPCAG1A এছাড়াও 24VDC সকেট পাওয়ার রিলে রাখে। কারণ বোর্ডে তারের টার্মিনাল রয়েছে, সার্ভিসিং কর্মীকে তাদের সাথে সংযুক্ত তারগুলি অপসারণ করতে হবে,যা বিশেষ বিবেচনা প্রয়োজন.

তারের টার্মিনালগুলি বোর্ডের সাথে সংকেত তারগুলিকে প্রক্রিয়াকরণের জন্য সংযুক্ত করতে সক্ষম করে। কিছু তারগুলি বোর্ড থেকে সংকেত প্রেরণ করে। অন্যান্য তারগুলি বোর্ড দ্বারা প্রক্রিয়াজাত সংকেত গ্রহণ করে।

স্ক্রু ড্রাইভার ব্যবহার করার সময় সাবধানতা অবলম্বন করা উচিত যাতে উপাদানটি ছিন্ন করে বা স্ক্রু ড্রাইভার দিয়ে উপাদানটি আঘাত করে ড্রাইভের অন্যান্য উপাদানগুলি ক্ষতিগ্রস্থ না হয়।

একটি ডায়াগ্রাম তৈরি করুন যেখানে তারের টার্মিনালগুলিতে তারগুলি সংযুক্ত করা হয়, প্রতিটি একটি অক্ষর এবং সংখ্যা সনাক্তকারী সহ। একই ডায়াগ্রামটি ব্যবহার করুন যেখানে অন্যান্য তারগুলি সংযুক্ত করা হয় তা রেকর্ড করুন।
