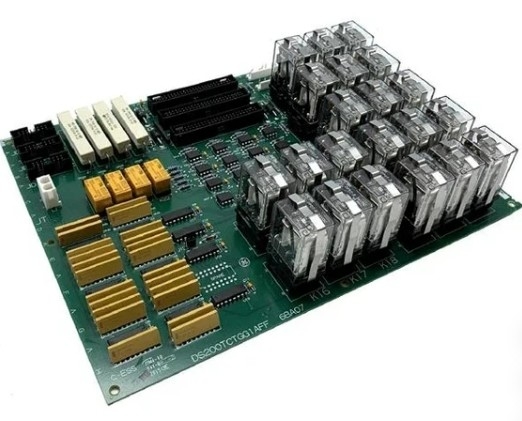

DS200TCTGG1A জিই টারবাইন কন্ট্রোল সিস্টেম সিরিজ সিম্প্লেক্স ট্রিপ টিসিটিজি বোর্ড মুদ্রিত সার্কিট বোর্ড

DS200TCTGG1Aজেনেরিকটারবাইন কন্ট্রোল সিস্টেম সিরিজ সিম্প্লেক্স ট্রিপ টিসিটিজি বোর্ড মুদ্রিত সার্কিট বোর্ড

বর্ণনাঃ

DS200TCTGG1A হল একটি টারবাইন ট্রিপ বোর্ড (TCTG) যা জিই দ্বারা তৈরি করা হয়েছে। এটি টারবিনের জন্য জ্বালানী শাট অফ অর্ধেক নিয়ন্ত্রণ করে এবং কোরটির অবস্থান 4 এ অবস্থিত।

টিসিটিজি বোর্ডে, ত্রুটি-নিরাপদ জ্বালানী ভালভ ফাংশন জন্য দুটি ভিন্ন ট্রিপ রিলে প্রকার উপলব্ধ। প্রাথমিক ট্রিপ রিলে (পিটিআর) এবং জরুরী ট্রিপ রিলে উভয়ই উপলব্ধ (ইটিআর) ।

মার্ক ভি সিরিজটি জিই দ্বারা নির্মিত সাম্প্রতিকতম পণ্য সিরিজের মধ্যে একটি এবং এটি জেনারেল ইলেকট্রিকের পেটেন্টকৃত স্পিডট্রনিক প্রযুক্তির স্বাক্ষরিত অন্তর্ভুক্তির কারণে বৈশিষ্ট্যযুক্ত।

মার্ক V সিরিজের জন্য জেনারেল ইলেকট্রিক দ্বারা উত্পাদিত যে কোন পণ্যের সাথে, এই DS200TCTGG1Aটারবাইন ট্রিপ বোর্ডের নিজস্ব হার্ডওয়্যার উপাদান এবং উপাদান স্পেসিফিকেশন রয়েছে।

জিই সিম্প্লেক্স ট্রিপ বোর্ড DS200TCTGG1A 21 প্লাগ-ইন রিলে দিয়ে পূরণ করা হয়। এটিতে 3 50-পিন সংযোগকারী এবং 2 12-পিন সংযোগকারী রয়েছে। 50-পিন সংযোগকারীদের জন্য নির্ধারিত আইডিগুলি হল JLY, JLX এবং JLZ।12-পিন সংযোগকারীকে দেওয়া আইডিগুলি হল JN এবং JM.
