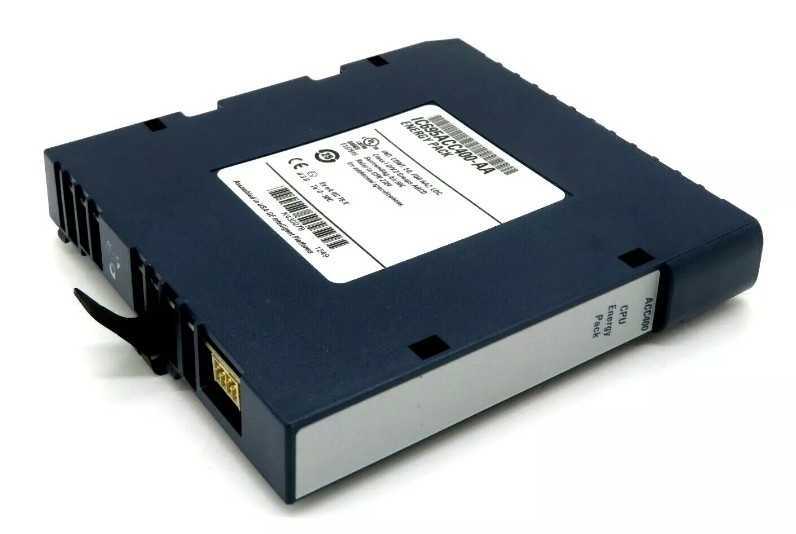

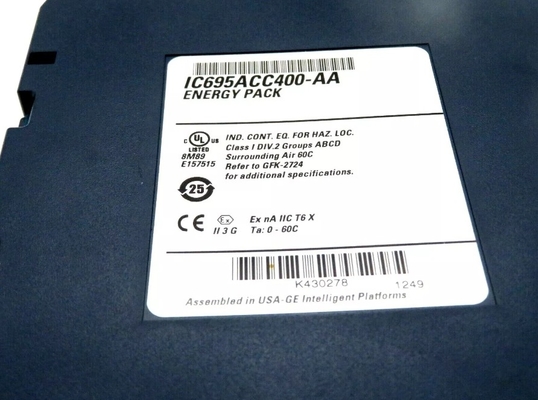

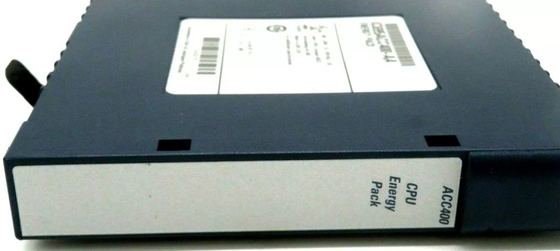

IC695ACC400 GE PACSystems RX3i এনার্জি প্যাক আনুষাঙ্গিক মডিউল

IC695ACC400জেনেরিকPACSystems RX3i শক্তি প্যাক আনুষাঙ্গিক মডিউল

পণ্যের বিবরণঃ

বর্ণনাঃ

PACSystems* RX3i IC695ACC400 এনার্জি প্যাকটি নিম্নলিখিত RX3i CPU-র একটির সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছেঃ CPE302, CPE305 বা CPE310. এটি অন্য কোনও CPU-র সাথে সামঞ্জস্যপূর্ণ নয়।

সিস্টেমের শক্তি হ্রাসের ক্ষেত্রে, এনার্জি প্যাকটি CPU এর জন্য তার ব্যবহারকারীর মেমরির সামগ্রীটি অ-অস্থির স্টোরেজ (ফ্ল্যাশ) মেমরিতে লেখার জন্য যথেষ্ট সময় ধরে শক্তি বজায় রাখে।

এনার্জি প্যাকটি একটি RX3i মডিউলের বাম দিকে মাউন্ট করা হয় এবং তারের IC695CBL001 ব্যবহার করে সিপিইউতে সংযুক্ত করা হয়।

যখন সিস্টেমটি চালিত হয়, তখন এনার্জি প্যাকটি I695CBL001 তারের মাধ্যমে RX3i 24 Vdc রেল থেকে চার্জ করে যা CPU কে এনার্জি প্যাকের সাথে সংযুক্ত করে.

এনার্জি প্যাকটি EU RoHS Directive 2011/65/EU এর সাথে সামঞ্জস্যপূর্ণ, যা Annex-এ উল্লিখিত নিম্নলিখিত ছাড়গুলি ব্যবহার করেঃ 7 (a), 7 (c) -I এবং III।

এনার্জি প্যাকটি একটি RX3i মডিউলের বাম দিকে মাউন্ট করা হয়। একটি ব্যাকপ্লেন স্লট গ্রহণ এড়ানোর জন্য, এটি র্যাকের স্লট 0 এ মডিউল (সাধারণত একটি পাওয়ার সাপ্লাই) এ মাউন্ট করা উচিত।

এটি IC695CBL001 ক্যাবল দ্বারা সিপিইউতে সংযুক্ত। মনে রাখবেন যে, যখন স্লট 0 এর একটি মডিউলে মাউন্ট করা হয়, তখন এনার্জি প্যাকটি ব্যাকপ্লেনের বাম পাশের বাইরে প্রায় 13 মিমি (0.5 ") প্রসারিত হবে।এনার্জি প্যাক ইনস্টল করতে:

1৩ নং চিত্র অনুযায়ী এনার্জি প্যাক মডিউলের ফ্রেমের উপর উপরের মাউন্ট হুকগুলি সংযুক্ত করুন।

2এনার্জি প্যাকের নিচের অংশটা ঘুরিয়ে নিন, নিচের হুকগুলো লাগিয়ে নিন।

3. এনার্জি প্যাকের নীচে অবস্থিত সংযোগকারী থেকে IC695CBL001 ক্যাবলটি সংযুক্ত করুন (চিত্র 2) সিপিইউর নীচে অবস্থিত সংশ্লিষ্ট সংযোগকারী থেকে।

ডেটাশীট লিঙ্কঃজিই IC695ACC400.pdf
