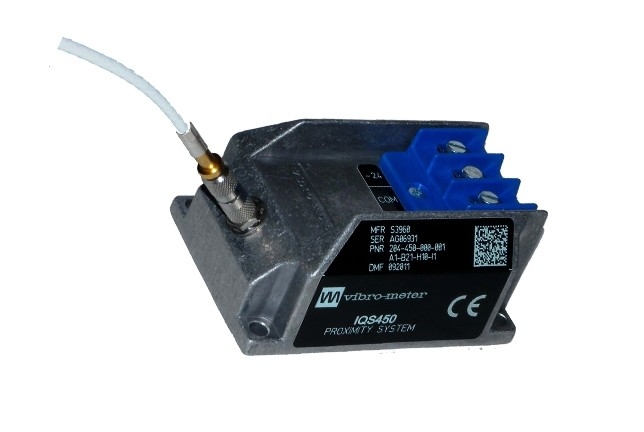

IQS450 204-450-000-002 A1-B21-H10-I0 সান্নিধ্য পরিমাপ সিস্টেম

IQS450 204-450-000-002 A1-B21-H10-I0সান্নিধ্য পরিমাপ ব্যবস্থা

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

সিস্টেমটি একটি TQ401 অ-স্পর্শ সেন্সর এবং একটি IQS450 সংকেত কন্ডিশনারের চারপাশে ভিত্তি করে। একসাথে, এগুলি একটি ক্যালিব্রেটেড নিকটবর্তী পরিমাপ ব্যবস্থা গঠন করে যার প্রতিটি উপাদান বিনিময়যোগ্য।সিস্টেম একটি ভোল্টেজ বা বর্তমান ট্রান্সডুসার টিপ এবং লক্ষ্যমাত্রা মধ্যে দূরত্ব আনুপাতিক আউটপুটযেমন মেশিন শ্যাফ্ট।

আইকিউএস৪৫০ সিগন্যাল কন্ডিশনারটিতে একটি উচ্চ-ফ্রিকোয়েন্সি মডুলেটর/ডেমোডুলেটর রয়েছে যা ট্রান্সডুসারকে একটি ড্রাইভিং সিগন্যাল সরবরাহ করে।এটি প্রয়োজনীয় ইলেক্ট্রোম্যাগনেটিক ক্ষেত্র তৈরি করে যা ফাঁক পরিমাপ করতে ব্যবহৃত হয়কন্ডিশনার সার্কিট উচ্চ মানের উপাদান দিয়ে তৈরি এবং একটি অ্যালুমিনিয়াম এক্সট্রুশন মধ্যে মাউন্ট করা হয়।

সাধারণ ট্রান্সডুসার ইনপুট প্রয়োজনীয়তাঃ একটি IQS450 সিগন্যাল কন্ডিশনার থেকে উচ্চ ফ্রিকোয়েন্সি পাওয়ার উত্স

আইকিউএস৪৫০ সিগন্যাল কন্ডিশনারঃ

ভোল্টেজ আউটপুট, ৩-ক্যারিয়ার কনফিগারেশনঃ

• ভোল্টেজ ন্যূনতম গ্যাপঃ -1.6 ভোল্ট

• সর্বাধিক ভোল্টেজঃ -১৭.৬ ভোল্ট

• গতিশীল পরিসীমাঃ 16 ভোল্ট

• আউটপুট প্রতিবন্ধকতাঃ 500 Ω

• শর্ট সার্কিট বর্তমানঃ ৪৫ এমএ

বর্তমান আউটপুট, 2-ক্যারিয়ার কনফিগারেশনঃ

• বর্তমান ন্যূনতম গ্যাপঃ -15.5 mA

• সর্বাধিক বর্তমানঃ -২০.৫ এমএ

• গতিশীল পরিসীমাঃ ৫ এমএ

আউটপুট ক্যাপাসিট্যান্সঃ ১ এনএফ

আউটপুট ইন্ডাক্ট্যান্সঃ 100 μH
