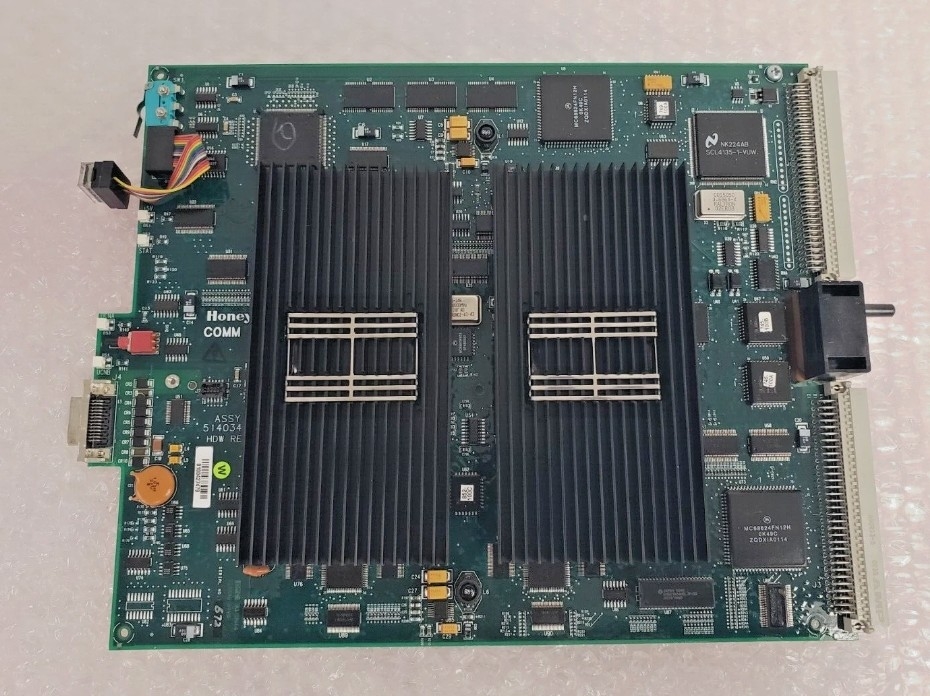

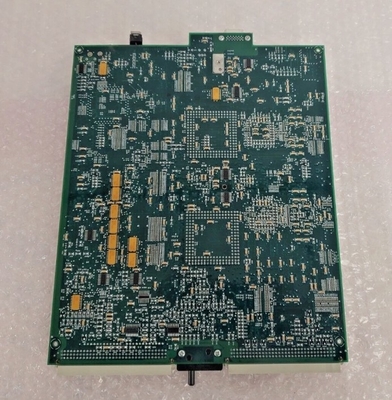

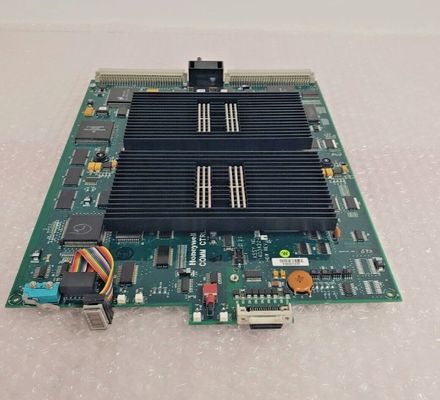

হানিওয়েল ৫১৪০৩৪২২-১৫০ এইচপিএম কমিউনিকেশন অ্যান্ড কন্ট্রোল প্রসেসর মডিউল

হানিওয়েল ৫১৪০৩৪২২-১৫০ এইচপিএম কমিউনিকেশন অ্যান্ড কন্ট্রোল প্রসেসর মডিউল

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

এইচপিএম কমিউনিকেশন অ্যান্ড কন্ট্রোল প্রসেসর (51403422 - 150) এইচপিএমের নেটওয়ার্ক যোগাযোগের জন্য দায়ী। এটি নেটওয়ার্ক ডেটা অ্যাক্সেস এবং সময় স্ট্যাম্পিং সক্ষম করে।এই নিয়ন্ত্রণ প্রসেসর নিয়ন্ত্রক কার্যকর করতে পারেনইউনিভার্সাল কন্ট্রোল নেটওয়ার্ক (ইউসিএন) একটি উচ্চ-গতির এবং উচ্চ-নিরাপত্তা প্রক্রিয়া নিয়ন্ত্রণ নেটওয়ার্ক।এটিতে টোকেন বাস অ্যাক্সেস কন্ট্রোল সহ 5 মেগাবিট / সেকেন্ডের ক্যারিয়ার ব্যান্ড রয়েছে.

এইচপিএমএম সমন্বয়গুলি কার্ড ফাইলে দুটি বাম - সর্বাধিক স্লট অবস্থানে স্থাপন করা হয়।এইচপিএম ইউসিএন ইন্টারফেস মডিউল প্রথম স্লটে হাই পারফরম্যান্স কম/কন্ট্রোল কার্ডের নীচে সংযোগকারী ইনস্টল করা হয়হাই পারফরম্যান্স I/O লিঙ্ক কার্ড (51309276 - 150) একটি I/O লিঙ্ক প্রসেসর, প্রসেসর এবং কমিউনিকেশন/কন্ট্রোল কার্ডের মধ্যে যোগাযোগের জন্য SRAM নিয়ে গঠিত।একটি I/O লিঙ্ক ড্রাইভার/রিসিভার ইন্টারফেস, এবং একটি +২৪ ভিডিসি থেকে +৫ ভিডিসি পাওয়ার কনভার্টার। এই কনভার্টারটি এইচপিএমএম কার্ড এবং এইচপিএম ইউসিএন ইন্টারফেস মডিউলের জন্য +৫ ভিডিসি সরবরাহ করে।

যখন এইচপিএমএমে শক্তি সরবরাহ করা হয়, প্রতিটি এইচপিএমএম কার্ডের পাওয়ার সূচক এবং এইচপিএম ইউসিএন ইন্টারফেস মডিউলটি আলোকিত হয়।এই সূচক যতদিন 24 Vdc থেকে মন্ত্রিপরিষদ বিদ্যুৎ সিস্টেম উপলব্ধ হিসাবে আলোকিত থাকা. পাওয়ার প্রয়োগ করার পরে, হাই পারফরম্যান্স কমিউনিকেশন / কন্ট্রোল কার্ডের স্ট্যাটাস ইন্ডিকেটর সংক্ষিপ্তভাবে আলোকিত হয়। অভ্যন্তরীণ পরীক্ষার রুটিনগুলি পাওয়ার চালু থাকলে চালানো হয়। যদি পরীক্ষাগুলি সফল হয়,অবস্থা সূচক চালু থাকবে, যা নির্দেশ করে যে পরীক্ষায় কোনো ব্যর্থতা পাওয়া যায়নি।

এইচপিএম ইউসিএন ইন্টারফেস মডিউলের সামনের অংশে ব্যবহৃত ইউসিএন ক্যাবলগুলির সূচকগুলি দৃশ্যমান (আরএক্স - এ এবং আরএক্স - বি) ।এগুলি হাই পারফরম্যান্স কম/কন্ট্রোল কার্ডের সামনের কভারের নীচেও দৃশ্যমান (ইউসিএন এ এবং ইউসিএন বি)এই সূচকগুলি ব্যবহারকারীদের ইউসিএন তারের অবস্থা সহজেই পর্যবেক্ষণ করতে সহায়তা করে।
