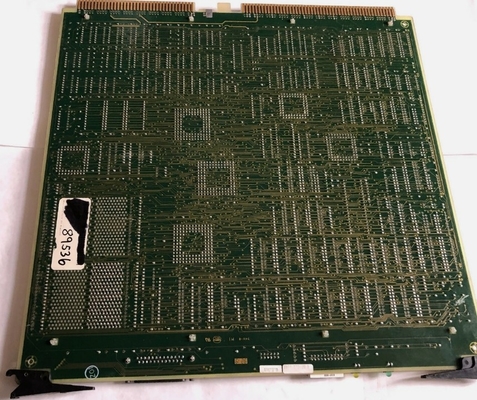

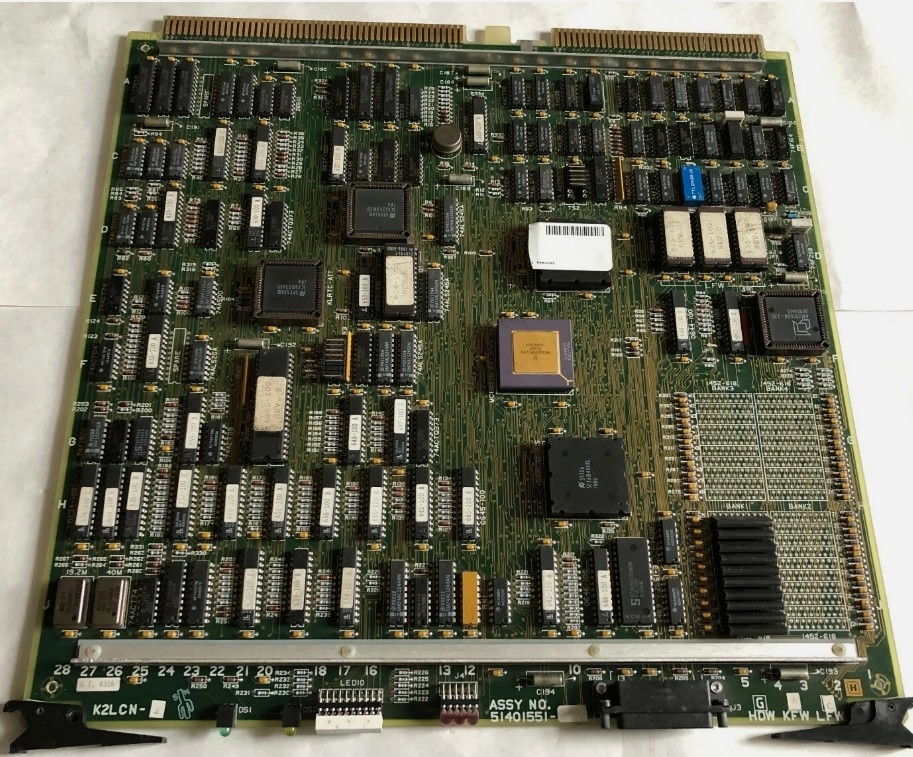

হানিওয়েল ৫১৪০১৫৫১-২০০ কে২এলসিএন-২ হাই পারফরম্যান্স / ডেনসিটি প্রসেসর বোর্ড

হানিওয়েল ৫১৪০১৫৫১-২০০ কে২এলসিএন-২ হাই পারফরম্যান্স/ডেনসিটি প্রসেসর বোর্ড

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

মাল্টিনোড মডিউলটি একটি স্ট্যান্ডার্ড এনইএমএ র্যাকের মধ্যে অনুভূমিকভাবে বা উল্লম্বভাবে একটি ক্যাবিনেটে (বা টাওয়ার) মাটিতে উল্লম্বভাবে দাঁড়ানোর জন্য ডিজাইন করা হয়েছে।ঠান্ডা মডিউল ঘরের একপাশে চারটি ফ্যান দ্বারা সরবরাহ করা হয়মডিউলের নীচে (বা পাশের) একটি ইন্টিগ্রেটেড পাওয়ার সাপ্লাই অবস্থিত।

সার্কিট বোর্ডের স্লটগুলি 1 থেকে 10 পর্যন্ত নীচে (পাওয়ার সাপ্লাইয়ের নিকটতম) থেকে শুরু করে সংখ্যাযুক্ত। যখন মডিউলটি উল্লম্বভাবে ওরিয়েন্ট করা হয়, তখন স্লটগুলি ডান থেকে বাম দিকে সংখ্যাযুক্ত হয়।

একটি একক মাল্টিনোড মডিউলের নোডগুলি 3/3/2/2 বিন্যাসে রয়েছে, যার মধ্যে 1 থেকে 3 পর্যন্ত স্লট প্রথম নোড, 4 থেকে 6 পর্যন্ত দ্বিতীয় নোড, 7 এবং 8 স্লট তৃতীয় নোড ধারণ করে,এবং স্লট 9 এবং 10 চতুর্থ নোড ধারণকারী.

ফাংশনাল কন্ট্রোল বোর্ডগুলি মডিউলের সামনের কার্ড ফাইলটিতে ইনস্টল করা হয় যাতে বোর্ডের স্থিতি নির্দেশকগুলি স্বচ্ছ কভার দিয়ে দেখা যায়।যদি ইনপুট/আউটপুট (I/O) অ্যাডাপ্টার বোর্ড (বা প্যাডলবোর্ড) একটি কার্যকরী কন্ট্রোল বোর্ডের সাথে সরাসরি সংযুক্ত থাকে, এটি মডিউলের পিছনে একটি কার্ড ফাইলের পিছনে পিছনের স্লটে ইনস্টল করা হয়। I / O ফাংশন সম্পাদন করে না এমন প্যাডলবোর্ডগুলিও একটি অব্যবহৃত স্লটে পিছনের কার্ড ফাইলটিতে ইনস্টল করা যেতে পারে।
