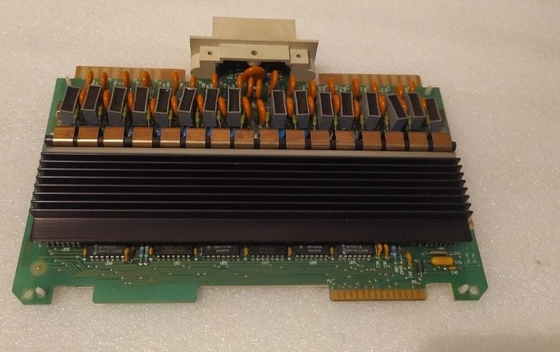

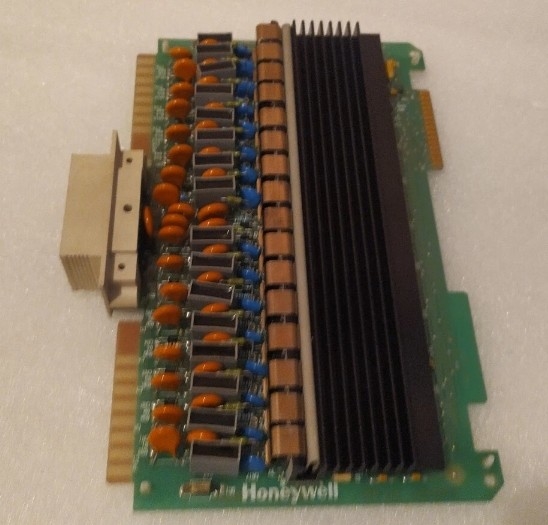

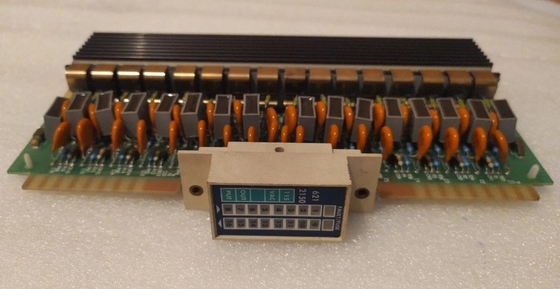

হানিওয়েল ৬২১-২১৫০ ডিজিটাল আউটপুট বোর্ড ১১৫ ভোল্ট এসি ১৬ পিটি আই/ও পিএলসি মডিউল

হানিওয়েল ৬২১-২১৫০ ডিজিটাল আউটপুট বোর্ড ১১৫ ভোল্ট এসি ১৬ পিটি আই/ও পিএলসি মডিউল

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

প্রতিটি 1/0 স্লট সাধারণত স্লটে ইনস্টল করা হবে এমন 1/0 মডিউলের জন্য সেট করা হয় (যেমন একটি 8-পয়েন্ট I/0 মডিউল থাকবে এমন একটি স্লটে 8 টি ঠিকানা নির্ধারিত হয়) ।ইনস্টল করা মডিউলের চেয়ে বেশি ঠিকানার জন্য স্লট সেট করা যেতে পারে (i.e. 32 টি ঠিকানা একটি স্লটে বরাদ্দ করা হয় যা একটি 16-পয়েন্ট মডিউল ধারণ করবে) যখন প্রয়োজন হয় তখন শূন্যটি একটি স্লটে বরাদ্দ করা যেতে পারে যেমন ডাবল প্রস্থের মডিউলগুলির জন্য।

একটি কন্ট্রোল নেটওয়ার্ক একটি উচ্চ গতির পিয়ার-টু-পিয়ার যোগাযোগ ব্যবস্থা যেখানে আটটি পিসি একটি সিরিয়াল লিঙ্কের মাধ্যমে আই / 0 অবস্থা ভাগ করতে পারে।ফিল্ড স্টার্টআপ সময় এই যোগাযোগ পদ্ধতি ব্যবহার করে ব্যাপকভাবে হ্রাস করা হয় কারণ এটি পিসি মধ্যে তারের I/0 নির্মূল.

কন্ট্রোল নেটওয়ার্ক মডিউল (সিএনএম) প্রসেসর বাসের সাথে সংযোগ স্থাপন করে এবং এর ব্যবহারের জন্য 256 আই / 0 স্ট্যাটাস বিট বা 16 রেজিস্টার বরাদ্দ করে।এই অবস্থা বিট বা রেজিস্টার নেটওয়ার্কের অন্যান্য 620 প্রসেসর থেকে I/0 অবস্থা বা তথ্য গ্রহণের জন্য মনোনীত করা হয়. CNM এছাড়াও লিংকের অন্যান্য 620 প্রসেসরের কাছে প্রসেসরের I/0 অবস্থা (32 বা 64 বিট) প্রেরণ করে। একটি কন্ট্রোল নেটওয়ার্কের সমস্ত আটটি CNM 18rns এর মধ্যে সার্ভিস করা হয়।

লিঙ্কটি 4000 ফুট সর্বোচ্চ দৈর্ঘ্যের একটি একক বাঁকা জোড়া তারের। যদি ঐচ্ছিক দ্বি-অক্ষীয় তারের ব্যবহার করা হয় তবে সর্বাধিক তারের দৈর্ঘ্য 8000 ফুট পর্যন্ত প্রসারিত হয়।কন্ট্রোল নেটওয়ার্ক মডিউলগুলি মাল্টি-রোপ কনফিগারেশনে লিঙ্কের সাথে সংযুক্ত থাকে.
