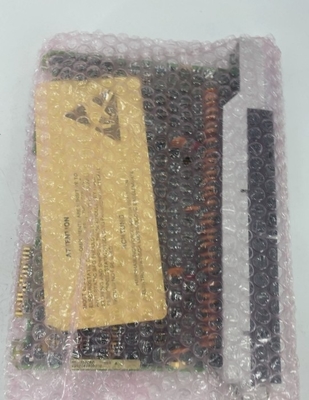

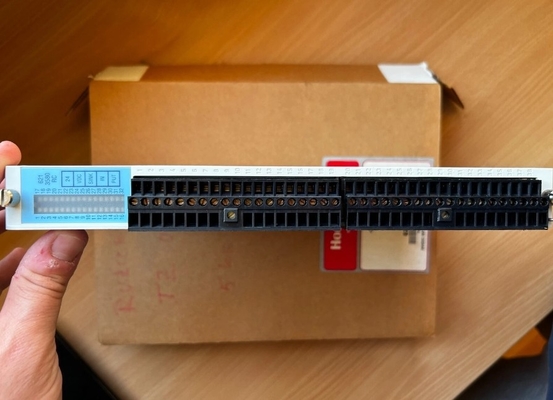

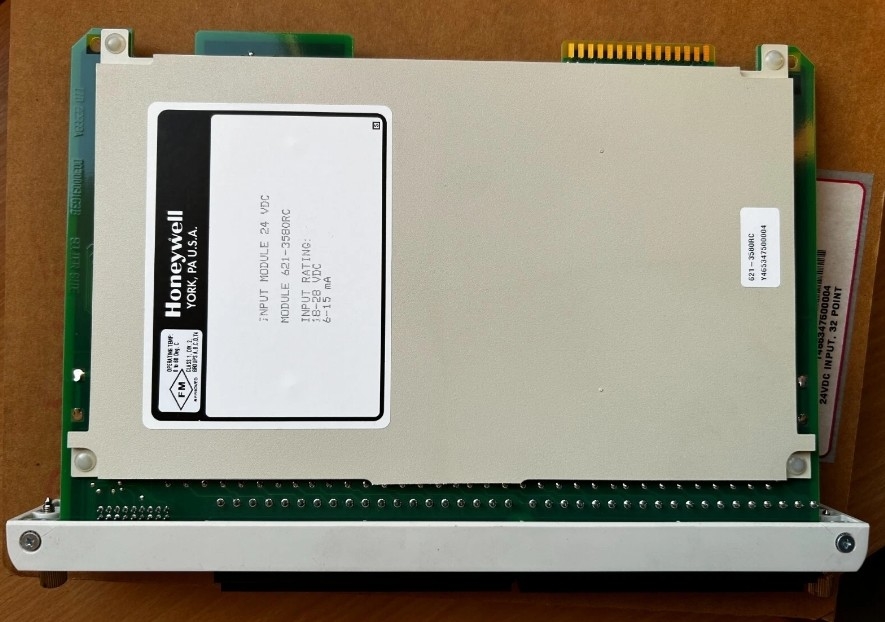

হানিওয়েল ৬২১-৩৫৮০আরসি ২৪ ভিডিসি ৩২ পয়েন্ট ডিজিটাল ইনপুট মডিউল ফর ইন্ডাস্ট্রিয়াল অটোমেশন

হানিওয়েল ৬২১-৩৫৮০আরসি ২৪ ভিডিসি ৩২ পয়েন্ট ডিজিটাল ইনপুট মডিউল ফর ইন্ডাস্ট্রিয়াল অটোমেশন

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

সমান্তরাল I/0 কনফিগারেশনগুলি এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে 621 I/0 র্যাক এবং প্রসেসরের র্যাকের মধ্যে দীর্ঘ দূরত্বের প্রয়োজন হয় না।একটি 620-06 সিস্টেমের মধ্যে সমান্তরাল I/0 এর জন্য সর্বাধিক 50 ক্যাবল ফুট বরাদ্দ করা হয়.

l/0 এক্সপ্যান্ডার মডিউল, 620-06 র্যাকের ভিতরে অবস্থিত এবং একটি 50-পিন ডি সংযোগকারী সরবরাহ করে। এই সংযোগকারীটি 621 I/0 র্যাকের মধ্যে একটি সমান্তরাল l/0 মডিউল (PIOM) এর দুটি পোর্টের মধ্যে একটিতে ক্যাবলযুক্ত।সর্বাধিক দুইটি I/0 র্যাককে PIOM পোর্টের মাধ্যমে ডেইজি চেইন ফ্যাশনে সংযুক্ত করা যেতে পারে. 620-06 একটি 2K সিস্টেমে সর্বোচ্চ 192 I/0 পয়েন্ট প্রদান করে।

620-06 প্রসেসর মডিউল (620-0636) তে তিনটি 8-পজিশন ডিআইপি সুইচ রয়েছে। একটি ইন্টারফেস পিসিবিতে অবস্থিত; অন্য দুটি মাইক্রোপ্রসেসর ইউনিট (এমপিইউ) পিসিবিতে অবস্থিত।

ইন্টারফেস বোর্ডে SW1 ত্রুটির অবস্থার জন্য মডিউল প্রতিক্রিয়া এবং অন্যান্য প্রসেসর অপারেশন ফাংশন নির্ধারণ করে। এমপিইউ বোর্ডে SW 1 এবং SW2 l/0 মডিউল (0-, 8-, 16-,অথবা ৩২ পয়েন্ট) নির্দিষ্ট প্রসেসর র্যাক স্লট মধ্যে নং করা হবে.
