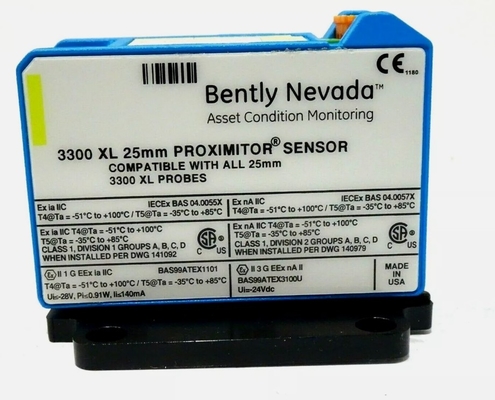

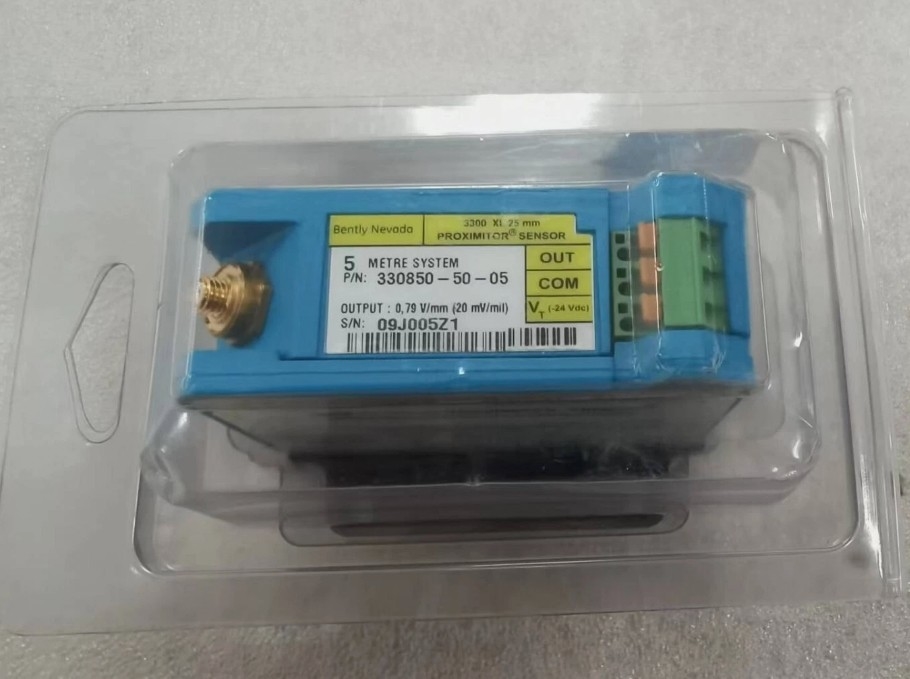

330850-50-05 বেন্টলি নেভাদা 3300 এক্সএল 25 এমএম সান্নিধ্য কম্পন সেন্সর

330850-50-05 বেন্টলি নেভাদা 3300 এক্সএল 25 এমএম সান্নিধ্য কম্পন সেন্সর

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

অন্যথায় উল্লেখ না করা হলে, নিম্নলিখিত স্পেসিফিকেশনগুলি একটি 3300 এক্সএল 25 মিমি প্রক্সিমিটার সেন্সর, এক্সটেনশন ক্যাবল এবং 0 °C থেকে +45 °C (+32 °F থেকে +113 °F) এর মধ্যে 2000 মিটারের সর্বোচ্চ উচ্চতায় জোনের জন্য।একটি -২৪ ভিডিসি পাওয়ার সাপ্লাই সহ, একটি 10 কেওএল লোড, একটি বেন্টলি নেভাদা সরবরাহিত এআইএসআই 4140 ইস্পাত লক্ষ্য যা 61 মিমি (2.4 ইঞ্চি) ব্যাসার্ধ বা বৃহত্তর, এবং 7.0 মিমি (275 মিলি) এর একটি জোন গ্যাপ।Bently Nevada AISI 4140 ইস্পাত লক্ষ্য ছাড়া অন্য কোন লক্ষ্যমাত্রায় ক্যালিব্রেটেড ট্রান্সডুসার সিস্টেম ব্যবহার করার সময় সিস্টেমের নির্ভুলতা এবং বিনিময়যোগ্যতার স্পেসিফিকেশন প্রযোজ্য নয়।.

একক ট্রান্সডুসার এবং পরিপূরক ইনপুট অ্যাপ্লিকেশন উভয়ের জন্য 25 মিমি ডিফারেনশিয়াল এক্সপেনশন ট্রান্সডুসারের জন্য একটি ঐচ্ছিক 3300 এক্সএল স্লাইডিং ব্র্যাকেট অর্ডার করা যেতে পারে।এই মাউন্টিং ক্রেট আপনি তার রৈখিক পরিসীমা জুড়ে ট্রান্সডুসার সিস্টেম স্লাইড করার অনুমতি দিয়ে সঠিকভাবে ট্রান্সডুসার সিস্টেম এবং ফাঁক প্রোব যাচাই করা সহজ করে তোলে. স্লাইডিং ব্র্যাকেটের বেস প্লেটটি টারবাইন কেসের অভ্যন্তরীণ পৃষ্ঠের কাছাকাছি ডিফারেনশিয়াল সম্প্রসারণ কলারটিতে ইনস্টল করা হয়। প্রোবগুলি প্রাসঙ্গিক প্রোব অ্যাডাপ্টারে ইনস্টল করা হয়,যা স্লাইডিং ক্যারেজের সাথে সংযুক্ত থাকে. স্লাইডিং ক্যারেজটি বেস প্লেটের উপর স্লাইড করে এবং বোল্ট এবং সুরক্ষা তারের সাথে সংযুক্ত থাকে। ট্রান্সডুসারটি যাচাই এবং ইনস্টল করার জন্য,বেস প্লেট থেকে স্লাইডিং ক্যারি সংরক্ষণ bolts loosen এবং স্লাইডিং ক্যারি এবং জোন সরানোএকটি ডায়াল ইন্ডিকেটর ভেরিফিকেশন কিটের আনুষাঙ্গিক স্লাইডিং ক্যারেজের চলাচল পরিমাপ করে একটি রেফারেন্স প্রদান করে।3300 এক্সএল স্লাইডিং ব্র্যাকেট নিশ্চিত করতে সাহায্য করে যে ট্রান্সডুসার সিস্টেম রোটারের সাথে সারিবদ্ধ এবং লম্ব থাকে.

3300 এক্সএল 25 মিমি জোন্ডটি বিভিন্ন ধরণের কেস কনফিগারেশনে আসে যা সমস্ত স্ট্যান্ডার্ড 7200 25 মিমিকে শারীরিকভাবে প্রতিস্থাপন করে,7200 35 মিমি এবং 25 মিমি ডিই ইন্টিগ্রেটেড ট্রান্সডুসার সিস্টেম (পার্শ্ব এবং পিছনের প্রস্থান জোনগুলি সহ)Proximitor Sensor এর আউটপুটও 7200 এবং 25 মিমি DE ইন্টিগ্রাল সিস্টেমের সাথে একই রকম।মনিটরের কনফিগারেশনে কোনও পরিবর্তন প্রয়োজন ছাড়াই গ্রাহকদের আপগ্রেড করার অনুমতি দেয়. পূর্ববর্তী সিস্টেম থেকে আপগ্রেড করার সময়, ট্রান্সডুসার সিস্টেমের প্রতিটি উপাদান (সোন্ড, এক্সটেনশন ক্যাবল এবং প্রক্সিমিটার সেন্সর) 3300 এক্সএল 25 মিমি উপাদানগুলির সাথে প্রতিস্থাপন করা আবশ্যক।

ইনস্টলেশনের সময় এবং ইনস্টলেশনের পরে পর্যায়ক্রমে, শ্যাফ্ট কোলারের গতি অনুকরণ করার জন্য শারীরিকভাবে এটি সরিয়ে ট্রান্সডুসার সিস্টেমের সঠিক অপারেশন যাচাই করা উচিত।এই একটি মাউন্টিং ক্রেট যা ট্রান্সডুসার সিস্টেম শ্যাফট ঘূর্ণন এবং কলার আপেক্ষিক স্লাইড করার অনুমতি দেয় প্রয়োজন.

ডেটাশীট লিঙ্কঃ

বেন্টলি নেভাদা 330850-50-05.pdf
