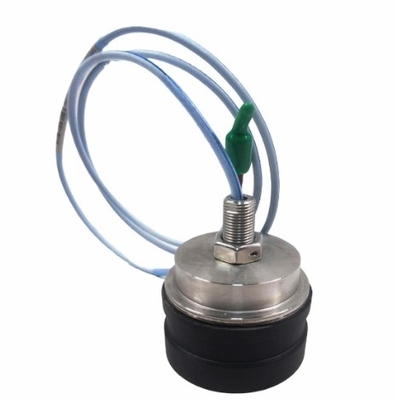

330876-02-10-00-00 বেন্টলি নেভাদা 3300 এক্সএল 50 মিমি প্রক্সিমিটি ট্রান্সডুসার সিস্টেম

330876-02-10-00-00 বেন্টলি নেভাদা 3300 এক্সএল 50 মিমি প্রক্সিমিটি ট্রান্সডুসার সিস্টেম

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

3300 এক্সএল 50 মিমি ট্রান্সডুসার সিস্টেম একটি পৃথক 50 মিমি জোন, একটি এক্সটেনশন ক্যাবল এবং একটি 3300 এক্সএল 50 মিমি প্রক্সিমিটার * সেন্সর নিয়ে গঠিত।বড় ব্যাসাকার কয়েল এই সিস্টেম একটি সর্বোচ্চ রৈখিক পরিসীমা দেয় 27.9 মিমি (1100 মিল), আমাদের এডিসি বর্তমান ট্রান্সডুসার লাইনের দীর্ঘতম রৈখিক পরিসীমা। This linear range makes the 3300 XL 50mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing).

একটি মাউন্ট পদ্ধতি নির্বাচন করার জন্য মানদণ্ড উপলব্ধ লক্ষ্যমাত্রা আকার, ঘূর্ণনকারী অক্ষীয় আন্দোলনের প্রত্যাশিত পরিমাণ, এবং মেশিনে বিদ্যমান ডিই লক্ষ্যমাত্রা টাইপ।যদি কলার উচ্চতা যথেষ্ট এবং প্রয়োজনীয় মোট পরিমাপ পরিসীমা 27 এর কম হয়.9 মিমি (1.1 ইঞ্চি), অতিরিক্ত পরিমাপের জন্য পছন্দসই কনফিগারেশন হল একটি কলার একই দিকে পর্যবেক্ষণকারী দুটি ট্রান্সডুসার ব্যবহার করা। যখন 28 মিমি থেকে 56 মিমি (1.1 থেকে 2.1 মিমি)2 ইঞ্চি) মোট পরিসীমা প্রয়োজন হয়, ডিফারেনশিয়াল এক্সপেনশন কোলার বা অন্যান্য লক্ষ্য উপাদানগুলির বিপরীত দিকে পরিপূরকভাবে ট্রান্সডুসারগুলি ইনস্টল করুন।

3300 এক্সএল 50 মিমি প্রোব তিনটি কেস এবং থ্রেড কনফিগারেশনে আসে যা শারীরিকভাবে সমস্ত স্ট্যান্ডার্ড 7200 50 মিমি সিস্টেমগুলি (পার্শ্ব এবং পিছনের প্রস্থান প্রোবগুলি সহ) প্রতিস্থাপন করে।স্ট্যান্ডার্ড 7200 শৈলী মাউন্টিং brackets এখনও আনুষাঙ্গিক হিসাবে উপলব্ধ. এছাড়াও 50 মিমি ডিই ইন্টিগ্রাল ট্রান্সডুসার স্লাইডিং মাউন্ট বেসের সাথে প্রোবেটকে অভিযোজিত করার জন্য একটি নতুন ব্র্যাকেটও উপলব্ধ। প্রক্সিমিটার সেন্সরের একটি 0.394 ভি / মিমি (10 এমভি / মিলি) আউটপুট যা 7200 এবং 50 মিমি ডিই ইন্টিগ্রাল সিস্টেমের সাথে অভিন্ন, যা গ্রাহকদের মনিটর কনফিগারেশনে কোনও পরিবর্তন প্রয়োজন ছাড়াই আপগ্রেড করার অনুমতি দেয়। পূর্ববর্তী সিস্টেম থেকে আপগ্রেড করার সময়, ট্রান্সডুসার সিস্টেমের প্রতিটি উপাদান (সোন্ড, এক্সটেনশন ক্যাবল,এবং Proximitor সেন্সর) 3300 XL 50 মিমি উপাদান দ্বারা প্রতিস্থাপিত করা আবশ্যক.

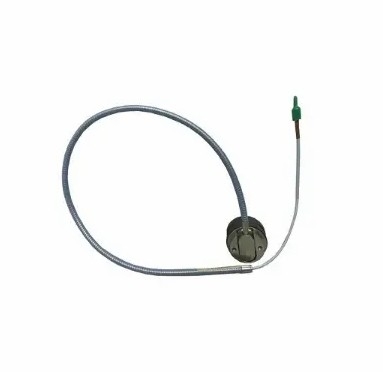

3300 এক্সএল 50 মিমি প্রোবটি 1⁄2-20 ইংলিশ থ্রেড বা এম 14x1.5 মেট্রিক থ্রেড সহ সোজা আউটপুট কেস স্টাইলে পাওয়া যায়, এতে প্রি-ড্রিলযুক্ত সুরক্ষা তারের গর্ত সহ একটি লকনাট রয়েছে।সাইড আউটপুট জোন জোন কেস পিছনে দুই 1⁄4-20 মাউন্ট গর্ত আছে. উভয় সোজা এবং পাশের প্রস্থান জোন্ডার জন্য মোট কেস ব্যাসার্ধ 1.99 ইঞ্চি।

ডেটাশীট লিঙ্কঃ

বেন্টলি নেভাদা 330876-02-10-00-00.pdf
