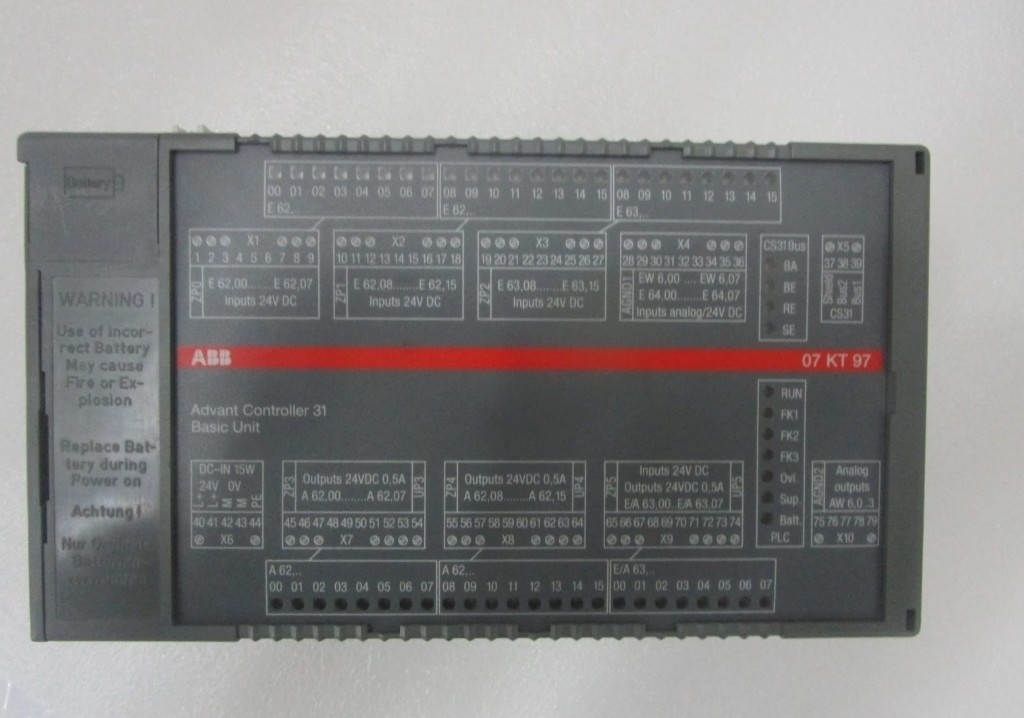

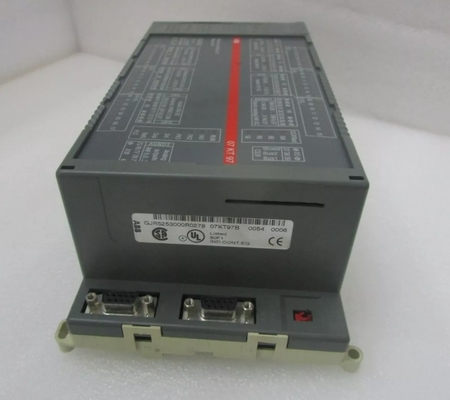

07KT97 GJR5253000R0278 ABB প্রোকন্টিক বেসিক ইউনিট ফর ইন্ডাস্ট্রিয়াল অটোমেশন

07KT97 GJR5253000R0278 ABB প্রোকন্টিক বেসিক ইউনিট ফর ইন্ডাস্ট্রিয়াল অটোমেশন

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

ইনপুটগুলির প্রযুক্তিগত বৈশিষ্ট্য অন্যান্য ডিজিটাল ইনপুটগুলির সাথে একই, তবে নিম্নলিখিত ব্যতিক্রম সহঃ আউটপুটের সাথে সরাসরি বৈদ্যুতিক সংযোগের কারণে,ইন্ডাক্টিভ লোড (উপরের চিত্র দেখুন) এর demagnetization জন্য varistor এছাড়াও ইনপুট এ কার্যকর হয়. অতএব, UP5 এবং ইনপুট সংকেত মধ্যে ভোল্টেজ পার্থক্য varistor এর সীমা ভোল্টেজ বেশী হতে হবে না। varistor এর সীমা ভোল্টেজ প্রায় 36 V হয়। এর মানে হল,যদি UP5 = 24 V, ইনপুট সিগন্যাল ভোল্টেজ -12V এবং +30V এর মধ্যে হতে হবে। যদি UP5 = 30V হয়, ইনপুট ভোল্টেজ -6V এবং +30V এর মধ্যে হতে হবে।

যদি গ্রুপের সমস্ত ৮ টি চ্যানেল ইনপুট হিসাবে ব্যবহৃত হয়, এবং যদি অতিরিক্তভাবে ইউপি৫ টার্মিনালটি সংযোগহীন থাকে তবে ইনপুটগুলির জন্য কোনও বিধিনিষেধ নেই।ইনপুট সিগন্যাল ভোল্টেজ তারপর -30V এবং +30V মধ্যে হতে পারেইনপুট/আউটপুট গ্রুপের জন্য বিপরীত মেরুতা বিরুদ্ধে তার নিরাপত্তা সংক্রান্ত কোন সীমাবদ্ধতা নেই।

পিএলসি সিস্টেমে রেজোলিউশনঃ পরিমাপ করা মানগুলি 12 বিটের রেজোলিউশনে রূপান্তরিত হয়, অর্থাৎ ভোল্টেজের জন্য 11 বিট প্লাস চিহ্ন এবং বর্তমানের জন্য 12 বিট চিহ্ন ছাড়াই। পরিসীমা 0...5 ভি এবং ±5 ভি 10 বিট প্লাস চিহ্ন দিয়ে রূপান্তরিত হয়.

অ্যানালগ ইনপুটগুলি বিভিন্ন অপারেটিং মোডে পৃথকভাবে ব্যবহার করা যেতে পারে (এমনকি ডিজিটাল ইনপুট হিসাবেও) । অপারেটিং মোডগুলি কনফিগারযোগ্য।

ডেটাশীট লিঙ্কঃ

ABB 07KT97 GJR5253000R0278.pdf
