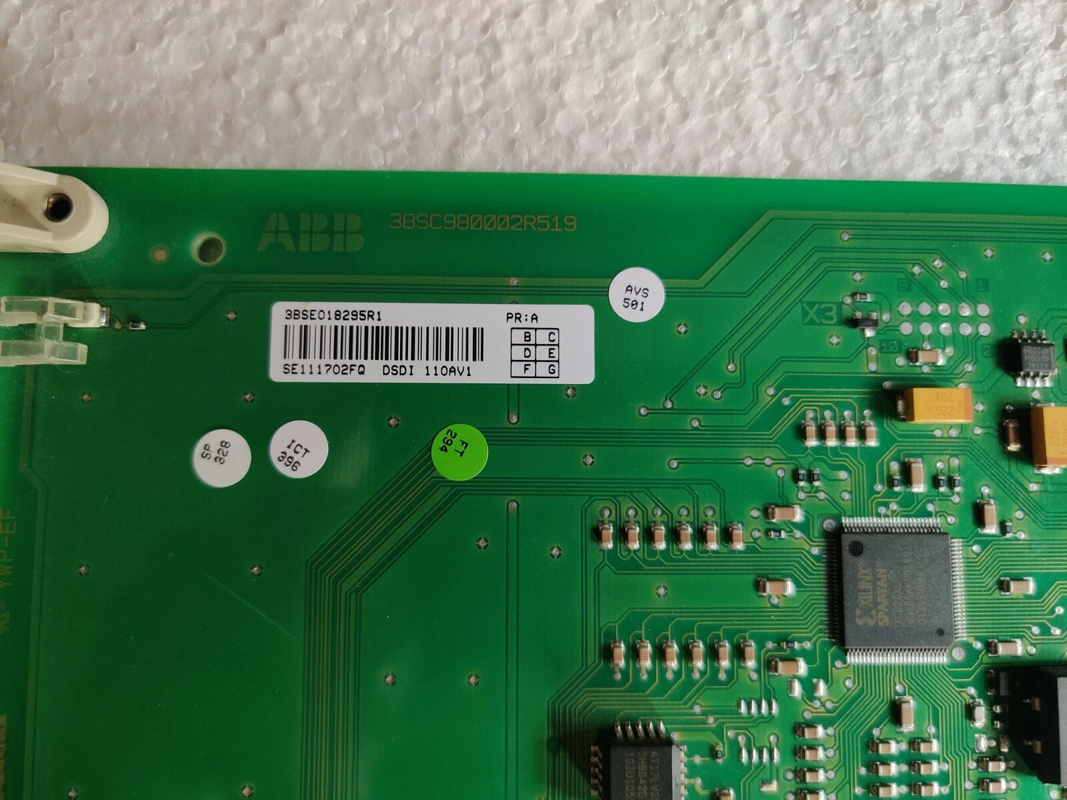

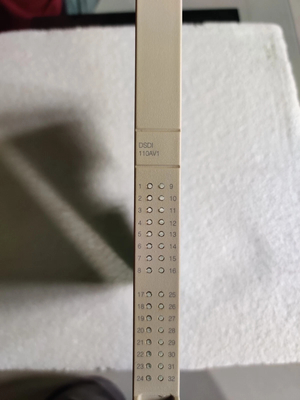

ABB DSDI 110AV1 3BSE018295R1 ডিজিটাল ইনপুট বোর্ড 32

ABB DSDI 110AV1 3BSE018295R1 ডিজিটাল ইনপুট বোর্ড 32

পণ্যের বিবরণঃ

বর্ণনাঃ

S100 I/O হল I/O সাবব্যাকে অবস্থিত ইনপুট এবং আউটপুট বোর্ডের গ্রুপ। I/O সাবব্যাকে S100 I/O এ বাস এক্সটেনশন ব্যবহার করে কন্ট্রোলার সাবব্যাকে যোগাযোগ করে।S100 I/O তে একক এবং অতিরিক্ত বাস এক্সটেনশন উপলব্ধ. অতিরিক্ত S100 I/O বাস এক্সটেনশনের জন্য অপ্রয়োজনীয় প্রসেসর মডিউল প্রয়োজন। বৈদ্যুতিক এবং অপটিক্যাল বাস এক্সটেনশন সরবরাহ করা হয়। বিভাগ 1 এ বাস এক্সটেনশনের রূপরেখা উপস্থাপনা দেখুন।7.7, বিজ্ঞপ্তি বা পৃথক ডকুমেন্টেশন উল্লিখিত.

এই বিভাগের তথ্যগুলি বিভিন্ন বিভাগের বোর্ড অনুযায়ী বিভক্ত এবং নিম্নরূপ বিভক্তঃমূল বিষয়, উপলব্ধবোর্ডের ধরনএবং একটি সংকেতব্লক ডায়াগ্রাম.

বিপজ্জনক এবং হার্ট অ্যাপ্লিকেশনগুলিতে ব্যবহৃত সংযোগ ইউনিট এবং অভ্যন্তরীণ তারের জন্য আপনাকে পৃথক ডকুমেন্টেশনটি উল্লেখ করা হয়েছে।

ডিজিটাল ইনপুট, প্রধান পয়েন্ট

• সমস্ত ডিজিটাল ইনপুট সিস্টেম সম্ভাব্য থেকে অপটো-বিচ্ছিন্ন। বিচ্ছিন্নতার ক্ষেত্রে চ্যানেলগুলির গ্রুপিং বিদ্যমান থাকতে পারে। প্রকৃত বোর্ডের ধরণ এবং সংযোগ ইউনিটের ধরণ সহ প্রদত্ত তথ্য দেখুন.

• আপনি ডাটাবেস আপডেটের মোড নির্বাচন করতে পারেন, হয় বিরতি বা স্ক্যান করে। স্ক্যান চক্রের সময়গুলি সাধারণত 10 এমএস থেকে 2 সেকেন্ডের মধ্যে নির্বাচন করা হয়।

• কিছু বোর্ডে স্পন্দন প্রসারিত করার সুবিধা রয়েছে, উদাহরণস্বরূপ, চাপ বোতামগুলির দ্রুত স্ক্যান করা এড়ানোর জন্য।

• ইনপুট বোর্ডে ইনপুট সিগন্যালগুলি ফিল্টার করা হয় যাতে বৈদ্যুতিক হস্তক্ষেপ বা রিবাউন্ডিং পরিচিতিগুলির প্রভাবগুলি দমন করা যায়।ফিল্টার টাইম 5 এমএস স্থির বা নির্বাচিত বোর্ড টাইপ উপর নির্ভর করে কনফিগারযোগ্য.

• সময়-ট্যাগযুক্ত ইভেন্টগুলি পেতে বিরতি-নিয়ন্ত্রিত স্ক্যানিং সরবরাহকারী বোর্ডের ধরণগুলি সবচেয়ে উপযুক্ত।

ডেটাশীট লিঙ্কঃ3BSE018295R1.pdf
