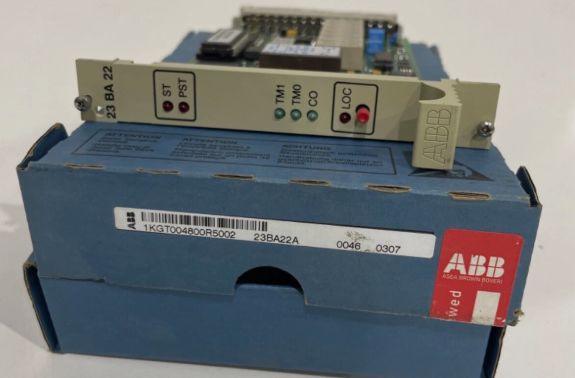

23BA22 1KGT004800R5002 ABB কমান্ড আউটপুট মনিটরিং বোর্ড

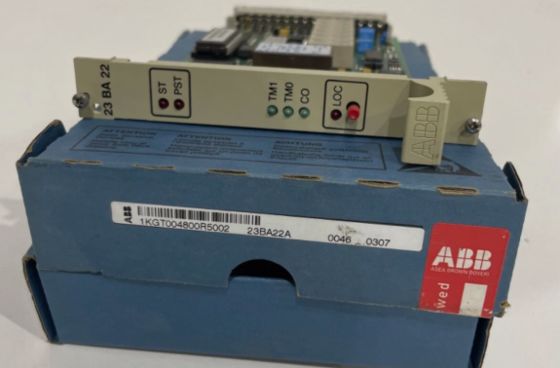

23BA22 1KGT004800R5002 ABB কমান্ড আউটপুট মনিটরিং বোর্ড

পণ্যের বিবরণঃ

বর্ণনাঃ

যোগাযোগ ইউনিট এবং আউটপুট বোর্ড মডিউল একটি বস্তু কমান্ড গ্রহণ এবং সফলভাবে যাচাই করার পরে, চূড়ান্ত কমান্ড ইস্যু করার আগে নিম্নলিখিত পদক্ষেপগুলি সম্পাদন করা হয়ঃ

• কমান্ড আউটপুট মনিটরিং বোর্ড 23BA22 এর (1-out-of-n) চেক সক্রিয় করা হয়েছে।

• সুইচিং আউটপুট সার্কিটে ঢোকানো প্লাগ-ইন রিলেগুলির প্রতিরোধের পরিমাপ করা হয় এবং পরামিতিযুক্ত উপরের এবং নীচের প্রান্তিকের সাথে তুলনা করা হয়।

যদি প্রতিরোধের সীমার মধ্যে পড়ে, তাহলে নির্বাচিত ডিভাইসে অবজেক্ট কমান্ড আউটপুট বাইনারি আউটপুট বোর্ড 23BA20 এর মাধ্যমে সক্রিয় করা হয়।

• কমান্ড আউটপুট পলস টাইমারটি পলসের সময়কাল পর্যবেক্ষণের জন্য চালু করা হয়, প্রতিক্রিয়া নির্দেশের ভিত্তিতে বা যখন 23BA22 বোর্ডে পলসের সময় শেষ হয় তখন কমান্ড আউটপুটটি নিষ্ক্রিয় করে।

• পরীক্ষা চলাকালীন পরীক্ষার শর্ত পূরণ না হলে কমান্ডটি বাতিল করা হয়।

স্ট্যান্ডার্ড অ্যাপ্লিকেশনে, একটি কমান্ড আউটপুট মনিটরিং বোর্ড 23BA22 প্রতি RTU স্টেশনে (1-out-n) যাচাইয়ের জন্য যথেষ্ট।

বিভিন্ন প্রতিরোধের মানের প্লাগ-ইন রিলে সন্নিবেশ করার সময়, দুটি স্বাধীন চেক সার্কিট বোর্ড 23BA22 দ্বারা চালিত হতে পারে যদি সহায়ক পরীক্ষার ভোল্টেজ পৃথক বিচ্ছিন্ন ভোল্টেজ উত্স দ্বারা সরবরাহ করা হয়.
