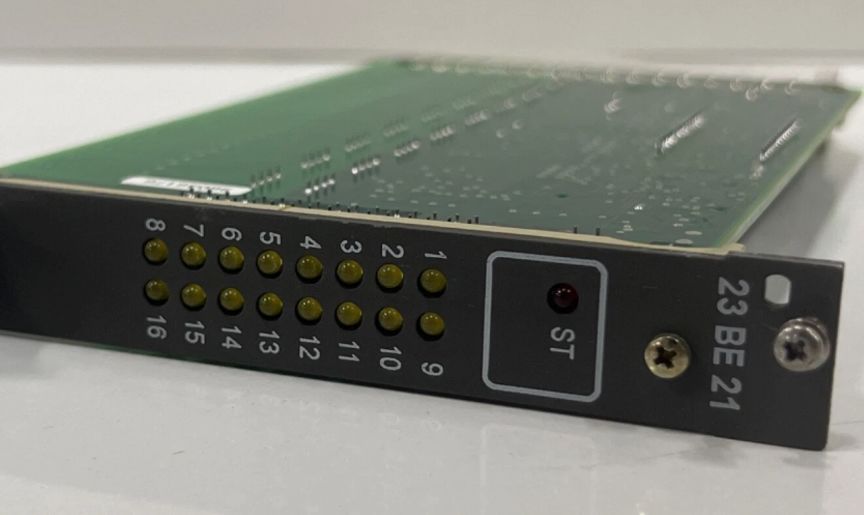

23BE21 1KGT004900R5012 এবিবি বাইনারি ইনপুট বোর্ড

23BE21 1KGT004900R5012 ABB বাইনারি ইনপুট বোর্ড

পণ্যের বিবরণ:

বর্ণনা:

বাইনারি ইনপুট মডিউল 23BE21 16টি বৈদ্যুতিকভাবে বিচ্ছিন্ন ইনপুট সরবরাহ করে, যা 16টি বাইনারি প্রক্রিয়া সংকেত পর্যন্ত গ্রহণ করে। ইনপুট স্ক্যানিং এবং প্রক্রিয়াকরণে 1 মিলিসেকেন্ডের উচ্চ সময় রেজোলিউশন রয়েছে।

কনফিগারেশন নিয়ম অনুযায়ী ইনপুট সংকেতগুলি প্রক্রিয়াকরণ ফাংশনগুলিতে বরাদ্দ করা যেতে পারে।

মডিউলটি 24 থেকে 60 V DC পর্যন্ত প্রক্রিয়াকরণ ভোল্টেজ অনুমোদন করে। সমস্ত ইনপুটে LED সংকেত নির্দেশিকা রয়েছে। মডিউলের প্রতি 8টি ইনপুটের জন্য একটি সাধারণ রিটার্ন সার্কিট রয়েছে।

23BE23 মডিউল নিম্নলিখিত সংকেত প্রকার বা তাদের সংমিশ্রণ প্রক্রিয়া করতে পারে:

– 16টি টাইমস্ট্যাম্পযুক্ত একক-পয়েন্ট তথ্য (SPI) সংকেত

– 8টি টাইমস্ট্যাম্পযুক্ত ডবল-পয়েন্ট তথ্য (DPI) সংকেত

– 2টি 8-বিট ডিজিটাল পরিমাপকৃত মান (DMI8)

– 1টি 16-বিট ডিজিটাল পরিমাপকৃত মান (DMI16)

– 16টি সমন্বিত মোট (সর্বোচ্চ 120 Hz) (ITI)

– 2টি 8-বিট স্টেপ পজিশন তথ্য (STI) সংকেত

– 2টি 8-বিট বিট স্ট্রিং ইনপুট (BSI8)

– 1টি 16-বিট বিট স্ট্রিং ইনপুট (BSI16)

– অথবা এই সংকেত প্রকারের সংমিশ্রণ

মডিউলের মাইক্রোকন্ট্রোলার প্যারামিটারাইজড প্রক্রিয়াকরণ ফাংশনগুলির জন্য সমস্ত সময়-সমালোচনামূলক কাজগুলি পরিচালনা করে। এছাড়াও, এটি RTU I/O বাসের সাথে পারস্পরিকভাবে যোগাযোগ করে।

সমস্ত কনফিগারেশন ডেটা এবং প্রক্রিয়াকরণ প্যারামিটারগুলি RTU I/O বাসের মাধ্যমে যোগাযোগ ইউনিট দ্বারা লোড করা হয়।
