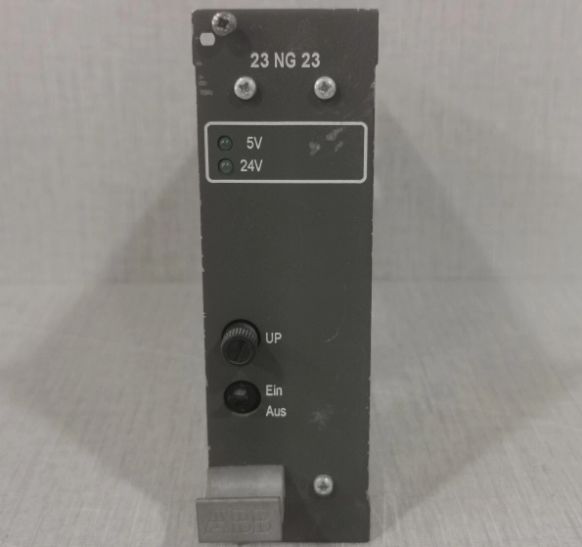

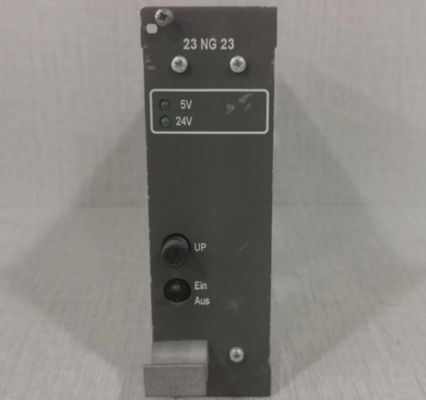

23NG23 1K61005400R5001 এবিবি পাওয়ার সাপ্লাই মডিউল

23NG23 1K61005400R5001 ABB পাওয়ার সাপ্লাই মডিউল

পণ্যের বিবরণ:

বর্ণনা:

23NG23 পাওয়ার সাপ্লাই RTU232 সাবর‌্যাক-এ +5 V DC (U1) এবং +24 V DC (U2) সরবরাহ করে। শুধুমাত্র একটি সংস্করণ (শিরোনাম) প্রয়োজন।

প্রক্রিয়াকরণ ফাংশন:

23NG23 বোর্ড প্রতিটি RTU232 সাবর‌্যাক-এ একটি নির্দিষ্ট স্থান দখল করে, বিশেষ করে স্লট 1 এবং স্লট 5।

অক্সিলারি প্রক্রিয়া ভোল্টেজ আউটপুট UP(F2) RTU232 সিস্টেমের মধ্যে ব্যবহৃত হয় না এবং সাবর‌্যাক-এ তারযুক্ত নয়।

গুরুত্বপূর্ণ কার্যকরী নোট:

প্রাথমিক ফিউজটি পাওয়ার সাপ্লাইয়ের ডান দিকে অবস্থিত।

আউটপুট ভোল্টেজ ব্যর্থ হলে সবুজ এলইডি নিভে যায়।

বিদ্যুৎ বিভ্রাট রোধ করতে শুধুমাত্র অভিন্ন পাওয়ার সাপ্লাই ইউনিট প্রতিস্থাপন করা যেতে পারে।

সামনের প্যানেলে অন-অফ সুইচ (S1) এর মাধ্যমে পাওয়ার চালু/বন্ধ করা হয়।

পাওয়ার আউটপুট স্পেসিফিকেশন:

মোট আউটপুট পাওয়ার: ≈41.8 W, যা এই ভাবে বিতরণ করা হয়:

+5 V at 5000 mA = 25 W

+24 V at 700 mA = 16.8 W

► সাবর‌্যাক কনফিগারেশনের জন্য মোট লোড গণনা করতে টেবিল 1 ব্যবহার করুন।

গুরুত্বপূর্ণ লোডের প্রয়োজনীয়তা:

+5 V DC-তে সর্বনিম্ন 232 mA বেস লোড নির্দিষ্ট প্রযুক্তিগত ডেটা রেঞ্জের মধ্যে 24 V DC নিয়ন্ত্রণ করার জন্য অপরিহার্য।

+5 V DC সার্কিট থেকে কোনো লোড না নিলে বা অপর্যাপ্ত লোড নিলে, 24 V DC সতর্কবার্তা ছাড়াই সংজ্ঞায়িত সহনশীলতা সীমার নিচে নেমে যাবে।
