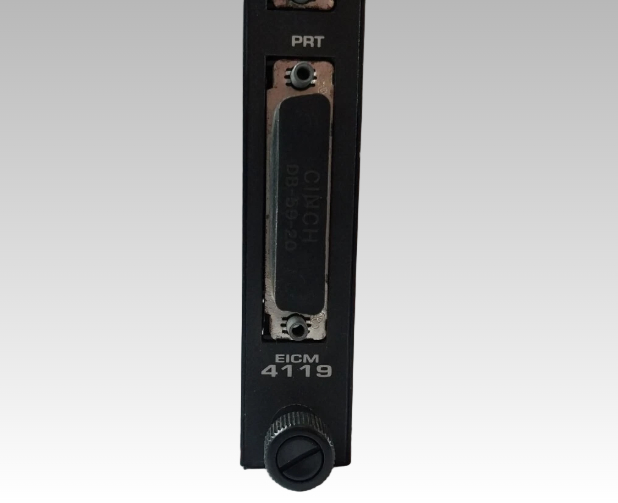

4119 ইনভেনসিস ট্রিকোনেক্স উন্নত বুদ্ধিমান যোগাযোগ মডিউল

4119 ইনভেনসিস ট্রিকোনেক্স উন্নত বুদ্ধিমান যোগাযোগ মডিউল

পণ্যের বিবরণঃ

বর্ণনাঃ

মডেল ৪১১৯এ এনহ্যান্সড ইন্টেলিজেন্ট কমিউনিকেশন মডিউল (ইআইসিএম) ট্রিকনকে মোডবাস মাস্টার এবং স্লেভ, ট্রাইস্টেশন ১১৩১ এবং প্রিন্টারগুলির সাথে যোগাযোগ করতে দেয়।

মোডবাস সংযোগের জন্য, EICM ব্যবহারকারী এক মাস্টার এবং এক দাসের জন্য RS-232 পয়েন্ট-টু-পয়েন্ট ইন্টারফেস বা এক মাস্টার এবং 32 দাসের জন্য RS-485 ইন্টারফেস নির্বাচন করতে পারেন।আরএস-৪৮৫ নেটওয়ার্ক ট্রাঙ্ক এক বা দুটি বাঁকা-জোড়া তারের সর্বোচ্চ ৪ টি হতে পারে১২০০ মিটার।

প্রতিটি ইআইসিএমে চারটি সিরিয়াল পোর্ট এবং একটি সমান্তরাল পোর্ট রয়েছে যা একই সাথে কাজ করতে পারে। প্রতিটি সিরিয়াল পোর্টটি একটি ট্রিকন চ্যাসির জন্য সাতটি পর্যন্ত মোডবাস মাস্টার সহ একটি মোডবাস মাস্টার হিসাবে কনফিগার করা যেতে পারে।একটি একক ট্রিকন সিস্টেম সর্বোচ্চ দুটি EICM সমর্থন করে, যা একটি যৌক্তিক স্লট থাকা আবশ্যক।

(হট-রিপেয়ার ফিচারটি EICM এর জন্য উপলব্ধ নয়, যদিও আপনি নিয়ামকটি অনলাইনে থাকাকালীন একটি ত্রুটিযুক্ত EICM প্রতিস্থাপন করতে পারেন।) প্রতিটি সিরিয়াল পোর্ট অনন্যভাবে ঠিকানাযুক্ত এবং Modbus বা TriStation ইন্টারফেস সমর্থন করে. Modbus যোগাযোগ RTU বা ASCII উভয় সঞ্চালিত হতে পারে
সমান্তরাল পোর্ট একটি প্রিন্টারের জন্য একটি Centronics ইন্টারফেস প্রদান করে।

প্রতিটি ইআইসিএম প্রতি সেকেন্ডে ৫৭.৬ কিলোবিট (চারটি সিরিয়াল পোর্টের জন্য) এর সমষ্টিগত ডেটা রেট সমর্থন করে।

ট্রিকনের প্রোগ্রামগুলি সনাক্তকারী হিসাবে পরিবর্তনশীল নাম ব্যবহার করে তবে মডবাস ডিভাইসগুলি উপনাম নামে পরিচিত সংখ্যাসূচক ঠিকানা ব্যবহার করে। অতএব একটি উপনাম অবশ্যই
প্রতিটি ট্রিকন ভেরিয়েবলের নাম নির্ধারিত হয় যা একটি মডবাস ডিভাইসে পড়া বা লেখা হবে।একটি উপনাম একটি পাঁচ অঙ্কের সংখ্যা যা মডবাস বার্তা প্রকার এবং ট্রিকন মধ্যে পরিবর্তনশীল ঠিকানা প্রতিনিধিত্ব করেট্রাইস্টেশন ১১৩১-এ একটি ছদ্ম নাম্বার দেওয়া হয়েছে।

যে কোন স্ট্যান্ডার্ড মডবাস ডিভাইস EICM এর মাধ্যমে ট্রিকন এর সাথে যোগাযোগ করতে পারে, তবে শর্ত থাকে যে ট্রিকন ভেরিয়েবলের সাথে উপনাম নির্ধারিত হয়।
যখন হোস্ট কম্পিউটার অন্য যোগাযোগ মডিউল, যেমন NCM এর মাধ্যমে Tricon এ অ্যাক্সেস করে তখনও নম্বর ব্যবহার করতে হবে।
