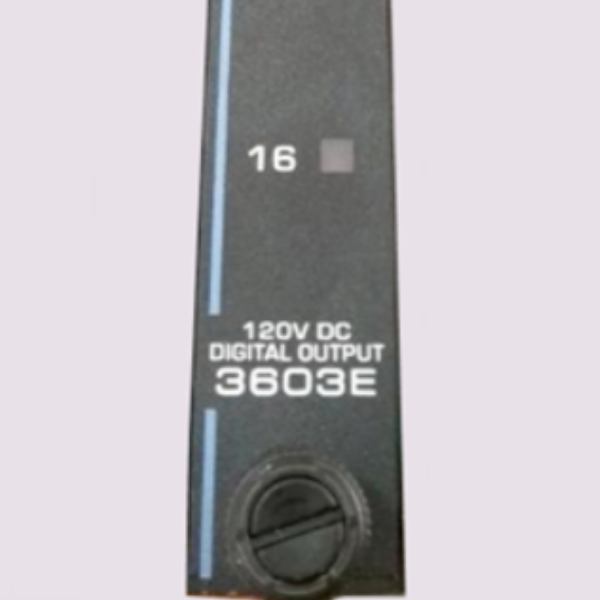

3603E Triconex ডিজিটাল আউটপুট মডিউল TMR আর্কিটেকচার

3603E ইনভেনসিস ট্রিকোনেক্স ডিজিটাল আউটপুট মডিউল

পণ্যের বিবরণঃ

বর্ণনাঃ

একটি টিএমআর ডিজিটাল আউটপুট (ডিও) মডিউল তিনটি চ্যানেলের প্রতিটিতে প্রধান প্রসেসর থেকে আউটপুট সংকেত গ্রহণ করে।

তিনটি সংকেতের প্রতিটি সেট তারপর মডিউলটিতে বিশেষ চতুর্গুণ আউটপুট সার্কিট দ্বারা ভোট দেওয়া হয়। সার্কিটটি একটি ভোট আউটপুট সংকেত উত্পাদন করে এবং এটি ক্ষেত্রের সমাপ্তিতে পাস করে।চতুর্গুণ ভোটার সার্কিট্রি সব সমালোচনামূলক সংকেত পাথের জন্য মাল্টিপল রিডান্ডান্সি প্রদান করে, যা নিরাপত্তা এবং সর্বোচ্চ প্রাপ্যতা নিশ্চিত করে।

প্রতিটি টিএমআর ডিজিটাল আউটপুট মডিউলে একটি ভোল্টেজ-লুপব্যাক সার্কিট রয়েছে যা লোডের উপস্থিতির স্বাধীনভাবে প্রতিটি আউটপুট সুইচের কাজটি যাচাই করে এবং লুকানো ত্রুটিগুলি বিদ্যমান কিনা তা নির্ধারণ করে।সনাক্তকৃত ক্ষেত্রের ভোল্টেজটি আউটপুট পয়েন্টের কমান্ডযুক্ত অবস্থার সাথে মেলে না হলে লোড / ফিউজ অ্যালার্ম সূচকটি সক্রিয় করে.

উপরন্তু, একটি টিএমআর ডিজিটাল আউটপুট মডিউলের প্রতিটি চ্যানেল এবং সার্কিটে চলমান ডায়াগনস্টিক করা হয়।

যে কোনও চ্যানেলে কোনও ডায়াগনস্টিক ব্যর্থতা ফল্ট সূচকটি সক্রিয় করে, যা পরিবর্তে চ্যাসি অ্যালার্ম সংকেতটি সক্রিয় করে। ফল্ট সূচকটি কেবল একটি চ্যানেল ত্রুটি নির্দেশ করে, মডিউল ব্যর্থতা নয়।মডিউল একটি একক ত্রুটির উপস্থিতিতে সঠিকভাবে কাজ করার নিশ্চয়তা দেওয়া হয় এবং এটি চালিয়ে যেতে পারে
নির্দিষ্ট ধরনের একাধিক ত্রুটি সহ সঠিকভাবে কাজ করে।
