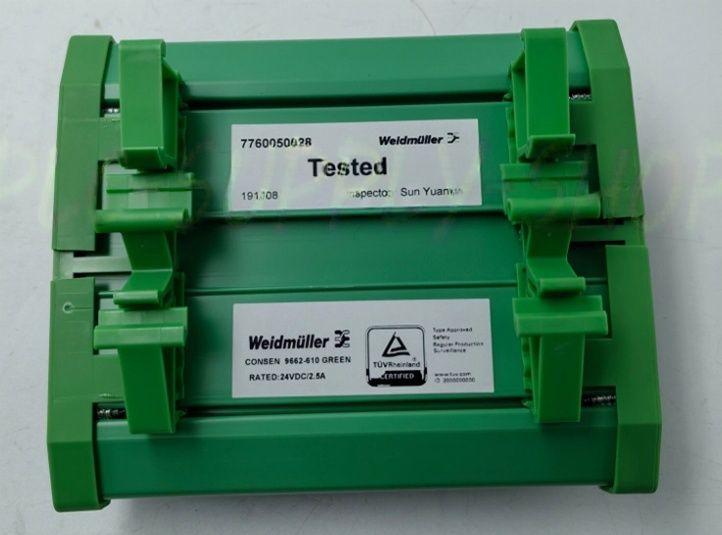

ইনভেন্সিস ট্রাইকোনিক্স ৯৬৬২-৬১০ টার্মিনাল বোর্ড ২৪ভিডিসি

9662-610 7760050028 ইনভেন্সিস ট্রাইকোনিক্স টার্মিনাল বোর্ড

পণ্যের বিবরণ:

বর্ণনা:

টার্মিনেশন প্যানেল 9662–610 24 VDC ডিজিটাল আউটপুট মডিউলগুলির সাথে সামঞ্জস্যপূর্ণ এবং এতে 16টি লোড রয়েছে

টার্মিনাল এবং সাধারণ পাওয়ার টার্মিনাল (PWR+ এবং PWR–)।

32-পয়েন্ট মডিউল ব্যবহার করার সময়, প্রতিটি ডিজিটাল আউটপুট মডিউলের জন্য আপনাকে দুটি টার্ম প্যানেল ব্যবহার করতে হবে।

প্রতিটি টার্ম প্যানেলের সাথে লেবেলের দুটি সেট আসে: 1-16 এবং 17-32। লেবেলগুলি কীভাবে প্রয়োগ করতে হয় সে সম্পর্কে তথ্যের জন্য, দেখুন পরিশিষ্ট F, প্যানেল লেবেল।

স্পেসিফিকেশন

এই টেবিলে 9662–610-এর স্পেসিফিকেশন বর্ণনা করা হয়েছে।

সামঞ্জস্যপূর্ণ মডিউল

এই টেবিলে 9662–610-এর সাথে সামঞ্জস্যপূর্ণ ডিজিটাল আউটপুট মডিউলগুলি বর্ণনা করা হয়েছে।

সতর্কতা শুধুমাত্র স্ব-সুরক্ষিত মডিউলগুলির সাথে টার্মিনেশন প্যানেল 9662-610 ব্যবহার করুন।

সারণী 67 টার্ম প্যানেল 9662–610-এর স্পেসিফিকেশন

বৈশিষ্ট্য বর্ণনা

প্যানেলের প্রকার সাধারণ

পয়েন্ট 16

সর্বোচ্চ মোট কারেন্ট1

1. যখন 9662-610 প্যানেল মডেল 3625 DO মডিউলের সাথে ব্যবহার করা হয়, তখন মডিউলের পাওয়ার অপচয় কমাতে প্রতিটি টার্মিনেশন প্যানেলের জন্য সর্বোচ্চ মোট কারেন্ট 10

অ্যাম্পিয়ার।

16 অ্যাম্পিয়ার

সারণী 68 মডিউল 9662–610-এর সাথে সামঞ্জস্যপূর্ণ

মডিউল পার্ট

নম্বর

প্রতি পয়েন্ট

মডিউল মডিউল বর্ণনা

3624 16 24 VDC, সাধারণ, তত্ত্বাবধানে, অপটো-আইসোলেটেড, স্ব-সুরক্ষিত, TMR

3625 32 24 VDC, সাধারণ, তত্ত্বাবধানে/অনুপস্থিত তত্ত্বাবধানে, অপটো-আইসোলেটেড,

স্ব-সুরক্ষিত, TMR

3664 32 24 VDC, সাধারণ, অপটো-আইসোলেটেড, স্ব-সুরক্ষিত, দ্বৈত

3674 32 24 VDC, সাধারণ, অপটো-আইসোলেটেড, স্ব-সুরক্ষিত, দ্বৈত
