ইনভেন্সিস TRICONEX 9771-210 টার্মিনাল বোর্ড অ্যানালগ ইনপুট মডিউল জন্য

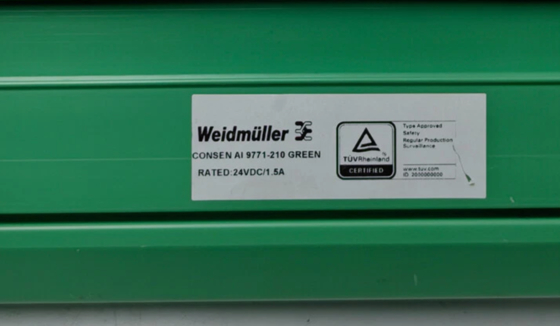

9771-210 7760059032 ইনভেন্সিস ট্রিকোনেক্স টার্মিনাল বোর্ড

পণ্যের বিবরণঃ

বর্ণনাঃ

টার্মিনেশন প্যানেল 9771 ¢ 210 0 থেকে 5 VDC, 0 থেকে 10 VDC এবং -5 থেকে +5 VDC এর সাথে সামঞ্জস্যপূর্ণ

এনালগ ইনপুট মডিউল। এটিতে 16 টি পাওয়ার আউটপুট টার্মিনাল (+) এবং 16 টি বর্তমান ইনপুট টার্মিনাল রয়েছে (।

প্রতিটি ইতিবাচক টার্মিনাল একটি 180 ওহম সিরিজ প্রতিরোধক সঙ্গে বর্তমান সীমিত হয়। প্রতিটি ইনপুট একটি

০৫ ভিডিসি বর্তমান-ভোল্টেজ রূপান্তরের জন্য যথার্থতা ২৫০ ওহম রেজিস্টার।

প্যানেলটি ডায়োড ওআরিং সহ অতিরিক্ত 24 ভিডিসি পাওয়ার উত্স সমর্থন করে।

৩২ পয়েন্ট মডিউল ব্যবহার করার সময়, আপনাকে প্রতিটি অ্যানালগ ইনপুট মডিউলের জন্য দুটি টার্ম প্যানেল ব্যবহার করতে হবে।

প্রতিটি মেয়াদ প্যানেল দুটি লেবেল সেট সঙ্গে আসেঃ 1-16 এবং 17-32।

লেবেল, দেখুন F অনুচ্ছেদ, প্যানেল লেবেল।

বিশেষ উল্লেখ

এই টেবিলে 9771~210 এর স্পেসিফিকেশন বর্ণনা করা হয়েছে।

সামঞ্জস্যপূর্ণ মডিউল

এই টেবিলে 9771 ¢ 210 এর সাথে সামঞ্জস্যপূর্ণ অ্যানালগ ইনপুট মডিউলগুলি বর্ণনা করা হয়েছে।

টেবিল ১১৩ টার্ম প্যানেলের স্পেসিফিকেশন ৯৭৭১-২১০

বৈশিষ্ট্য বর্ণনা

প্যানেলের ধরন বর্তমান ইনপুট, ব্যবহারকারীর দ্বারা কনফিগারযোগ্য

পয়েন্ট ১৬

সারণী ১১৪ মডিউল ৯৭৭১-২১০ এর সাথে সামঞ্জস্যপূর্ণ

মডিউল অংশ

সংখ্যা

পয়েন্ট প্রতি

মডিউলের বর্ণনা

৩৭০০ ৩২ ০ ০৫ ভিডিসি, অ-সাধারণ, ডিফারেনশিয়াল, ডিসি-কম্পলড, টিএমআর

৩৭০০এ ৩২ ০ ০৫ ভিডিসি, সাধারণ নয়, ডিফারেনশিয়াল, ডিসি-কপলড, টিএমআর, +৬% ইনপুট

পরিসরের বাইরে পরিমাপ

৩৭০৩ই ১৬ ০৫ ভিডিসি বা ০১০ ভিডিসি (০৫ ভিডিসি কনফিগার করার জন্য ট্রাইস্টেশন ব্যবহার করুন), সাধারণ নয়, ডিফারেনশিয়াল, বিচ্ছিন্ন, টিএমআর

3721 32 0 থেকে 5 ভিডিসি বা 5 থেকে +5 ভিডিসি (ইনপুট পরিসীমা কনফিগার করতে ট্রাইস্টেশন ব্যবহার করুন),

ডিফারেনশিয়াল, ডিসি-কম্পলড, টিএমআর
