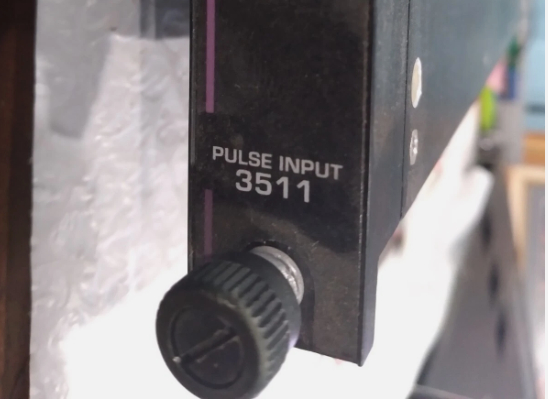

3511 ইনভেন্সিস ট্রাইকোনক্স পালস ইনপুট মডিউল

3511 ইনভেন্সিস ট্রাইকোনেক্স পালস ইনপুট মডিউল

পণ্যের বিবরণ:

বর্ণনা:

3511 পালস ইনপুট (PI) মডিউল আটটি অত্যন্ত সংবেদনশীল, উচ্চ-ফ্রিকোয়েন্সি ইনপুট প্রদান করে। এটি ঘূর্ণায়মান সরঞ্জাম যেমন টারবাইন বা কম্প্রেসারের উপর সাধারণ নন-অ্যাম্প্লিফাইড ম্যাগনেটিক স্পিড সেন্সরগুলির সাথে ব্যবহারের জন্য অপ্টিমাইজ করা হয়েছে। মডিউলটি ম্যাগনেটিক ট্রান্সডিউসার ইনপুট ডিভাইস থেকে ভোল্টেজ ট্রানজিশন অনুভব করে, নির্বাচিত সময়ের মধ্যে সেগুলি জমা করে (হার পরিমাপ)।

ফলাফল গণনা একটি ফ্রিকোয়েন্সি বা RPM তৈরি করতে ব্যবহৃত হয় যা প্রধান প্রসেসরগুলিতে প্রেরণ করা হয়। পালস গণনা 1 মাইক্রোসেকেন্ড রেজোলিউশন পর্যন্ত পরিমাপ করা হয়। PI মডিউলে তিনটি বিচ্ছিন্ন ইনপুট চ্যানেল রয়েছে। প্রতিটি ইনপুট চ্যানেল স্বাধীনভাবে মডিউলে ইনপুট করা সমস্ত ডেটা প্রক্রিয়া করে এবং প্রধান প্রসেসরগুলিতে ডেটা প্রেরণ করে, যা সর্বোচ্চ অখণ্ডতা নিশ্চিত করতে ডেটার উপর ভোট দেয়।

প্রতিটি মডিউল প্রতিটি চ্যানেলে সম্পূর্ণ চলমান ডায়াগনস্টিকস প্রদান করে। কোনো চ্যানেলে কোনো ডায়াগনস্টিকসের ব্যর্থতা ফল্ট সূচক সক্রিয় করে,
যা পরিবর্তে চ্যাসিস অ্যালার্ম সংকেত সক্রিয় করে। ফল্ট সূচক কেবল একটি চ্যানেল ফল্ট নির্দেশ করে, মডিউল ব্যর্থতা নয়। মডিউলটি একটি একক ফল্টের উপস্থিতিতে সঠিকভাবে কাজ করার গ্যারান্টিযুক্ত এবং নির্দিষ্ট ধরণের একাধিক ফল্টের সাথে সঠিকভাবে কাজ করতে পারে।

পালস ইনপুট মডিউল হটস্পেয়ার মডিউল সমর্থন করে।

ইনপুট বৈশিষ্ট্য (এসি কাপলড, ব্যালেন্সড ডিফারেনশিয়াল)
আপডেট রেট 25 ms, সাধারণ
ইম্পিডেন্স (লোড) > 8 KW, 20 KW সাধারণ
সাধারণ মোড রেঞ্জ -100 VDC থেকে +100 VDC পিক-টু-পিক
নরমাল মোড রেঞ্জ 1.5 V থেকে 200 V পিক-টু-পিক
ওভাররেঞ্জ সুরক্ষা ±150 VDC, অবিচ্ছিন্ন
হিস্টেরেসিস 150 মিলিভোল্ট, সাধারণ
ওয়েভ শেপ সাইন, স্কয়ার, পালস, ইত্যাদি।
ডিউটি ​​সাইকেল 10% থেকে 90%
ফ্রিকোয়েন্সি 20 Hz থেকে 20,000 Hz
বর্তমান পরিসীমা 0-20 mA (250-ohm শান্ট)
