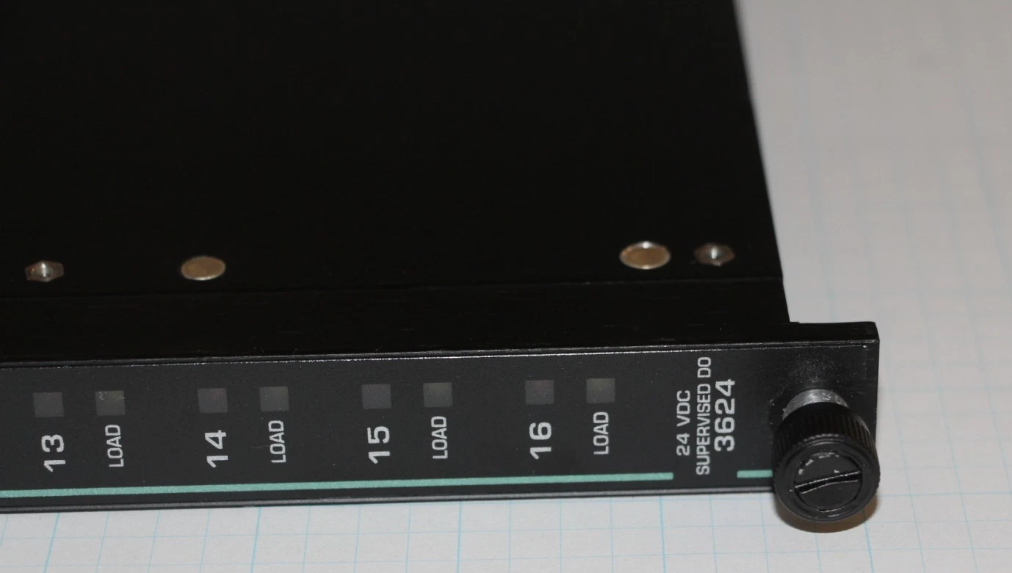

ইনভেনসিস ট্রিকোনেক্স ৩৬২৪ সুপারভাইজড ডিজিটাল আউটপুট মডিউল

৩৬২৪ ইনভেন্সিস ট্রাইকোনেক্স সুপারভাইজড ডিজিটাল আউটপুট মডিউল

পণ্যের বিবরণ:

বর্ণনা:

সবচেয়ে গুরুত্বপূর্ণ নিয়ন্ত্রণ প্রোগ্রামগুলির জন্য ডিজাইন করা হয়েছে, সুপারভাইজড ডিজিটাল আউটপুট (এসডিও) মডিউলগুলি এমন সিস্টেমগুলির চাহিদা পূরণ করে যাদের আউটপুটগুলি দীর্ঘ সময়ের জন্য (কিছু অ্যাপ্লিকেশনে, বছরের পর বছর) একটি
একক অবস্থায় থাকে। একটি এসডিও মডিউল তিনটি চ্যানেলের প্রত্যেকটিতে প্রধান প্রসেসর থেকে আউটপুট সংকেত গ্রহণ করে। তারপর তিনটি সংকেতের প্রতিটি সেট একটি সম্পূর্ণ ফল্ট-সহনশীল চতুর্গুণিত আউটপুট সুইচ দ্বারা ভোট দেওয়া হয় যার উপাদানগুলি পাওয়ার ট্রানজিস্টর, যাতে একটি ভোট দেওয়া আউটপুট সংকেত ফিল্ড টার্মিনেশনে পাঠানো হয়।

প্রতিটি এসডিও মডিউলের ভোল্টেজ এবং কারেন্ট লুপব্যাক সার্কিট্রি রয়েছে যা অত্যাধুনিক অনলাইন ডায়াগনস্টিক্সের সাথে মিলিত হয়ে প্রতিটি আউটপুটের অপারেশন যাচাই করে
সুইচ, ফিল্ড সার্কিট এবং লোডের উপস্থিতি। এই ডিজাইনটি আউটপুট সংকেতকে প্রভাবিত না করেই সম্পূর্ণ ফল্ট কভারেজ প্রদান করে।
মডিউলগুলিকে “সুপারভাইজড” বলা হয় কারণ সম্ভাব্য ফিল্ড সমস্যাগুলি অন্তর্ভুক্ত করার জন্য ফল্ট কভারেজ প্রসারিত করা হয়েছে। অন্য কথায়, ফিল্ড সার্কিটটি এসডিও মডিউল দ্বারা তত্ত্বাবধান করা হয় যাতে নিম্নলিখিত ফিল্ড ফল্টগুলি সনাক্ত করা যায়:

• পাওয়ার লস বা ফিউজ নষ্ট হওয়া

• খোলা বা অনুপস্থিত লোড

• একটি ফিল্ড শর্ট যার ফলে লোড ত্রুটিপূর্ণভাবে সক্রিয় হয়

• ডি-এনার্জাইজড অবস্থায় একটি শর্টেড লোড

কোনও আউটপুট পয়েন্টে ফিল্ড ভোল্টেজ সনাক্ত করতে ব্যর্থতা পাওয়ার অ্যালার্ম সূচককে সক্রিয় করে। লোডের উপস্থিতি সনাক্ত করতে ব্যর্থতা লোড অ্যালার্ম সূচককে সক্রিয় করে। সমস্ত এসডিও মডিউল হট-স্পেয়ার মডিউল সমর্থন করে এবং ট্রাইকন ব্যাকপ্লেনের সাথে একটি কেবল ইন্টারফেস সহ একটি পৃথক বাহ্যিক টার্মিনেশন প্যানেল (ইটিপি) প্রয়োজন
