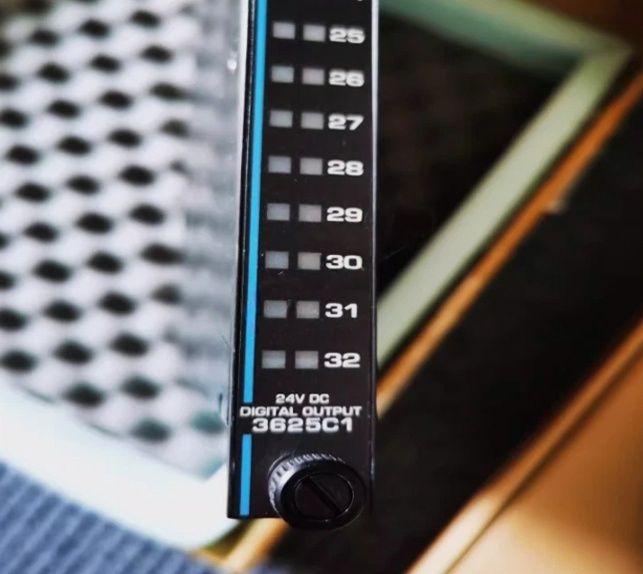

3625C1 ট্রিকনেক্স সুপারভাইজড ডিজিটাল আউটপুট মডিউল

3625C1 Invensys Triconex সুপারভাইজড ডিজিটাল আউটপুট মডিউল

পণ্যের বিবরণঃ

বর্ণনাঃ

সর্বাধিক সমালোচনামূলক নিয়ন্ত্রণ প্রোগ্রামগুলির জন্য ডিজাইন করা, তত্ত্বাবধানে থাকা ডিজিটাল আউটপুট (এসডিও) মডিউলগুলি এমন সিস্টেমগুলির চাহিদা পূরণ করে যার আউটপুটগুলি একটি স্থির স্থানে থাকে।
দীর্ঘ সময়ের জন্য (কিছু অ্যাপ্লিকেশনে, বছরের পর বছর ধরে) একক অবস্থায়। একটি এসডিও মডিউল তিনটি চ্যানেলের প্রতিটিতে প্রধান প্রসেসর থেকে আউটপুট সংকেত গ্রহণ করে।তিনটি সংকেত প্রতিটি সেট তারপর একটি সম্পূর্ণরূপে ত্রুটি সহনশীল quadrupled আউটপুট সুইচ যার উপাদান শক্তি ট্রানজিস্টর হয় দ্বারা ভোট দেওয়া হয়, যাতে একটি ভোট আউটপুট সংকেত ক্ষেত্রের সমাপ্তি পাস করা হয়।

প্রতিটি এসডিও মডিউলে ভোল্টেজ এবং বর্তমান লুপব্যাক সার্কিট রয়েছে যা প্রতিটি আউটপুটের অপারেশন যাচাই করে এমন উন্নত অনলাইন ডায়াগনস্টিকের সাথে যুক্ত
এই নকশাটি আউটপুট সিগন্যালকে প্রভাবিত করার প্রয়োজন ছাড়াই সম্পূর্ণ ত্রুটি কভারেজ প্রদান করে।
এই মডিউলগুলোকে "নিরীক্ষিত" বলা হয় কারণ ত্রুটি কভারেজকে সম্ভাব্য ক্ষেত্রের সমস্যাগুলি অন্তর্ভুক্ত করার জন্য প্রসারিত করা হয়। অন্য কথায়,ক্ষেত্রের সার্কিটটি এসডিও মডিউল দ্বারা তদারকি করা হয় যাতে নিম্নলিখিত ক্ষেত্রের ত্রুটিগুলি সনাক্ত করা যায়:

• বিদ্যুৎ হারানো বা ফিউজ ফাটা

• খোলা বা অনুপস্থিত লোড

• একটি ক্ষেত্রের সংক্ষিপ্ততা যার ফলে লোডটি ভুলভাবে শক্তিযুক্ত হয়

• শক্তিহীন অবস্থায় শর্ট লোড

কোন আউটপুট পয়েন্টে ক্ষেত্র ভোল্টেজ সনাক্ত করতে ব্যর্থ হলে পাওয়ার অ্যালার্ম সূচকটি সক্রিয় হয়। লোডের উপস্থিতি সনাক্ত করতে ব্যর্থ হলে লোড অ্যালার্ম সূচকটি সক্রিয় হয়।সমস্ত এসডিও মডিউলগুলি গরম-পর্যাপ্ত মডিউলগুলিকে সমর্থন করে এবং ট্রিকন ব্যাকপ্লেনে একটি ক্যাবল ইন্টারফেসের সাথে পৃথক বাহ্যিক সমাপ্তি প্যানেল (ইটিপি) প্রয়োজন
