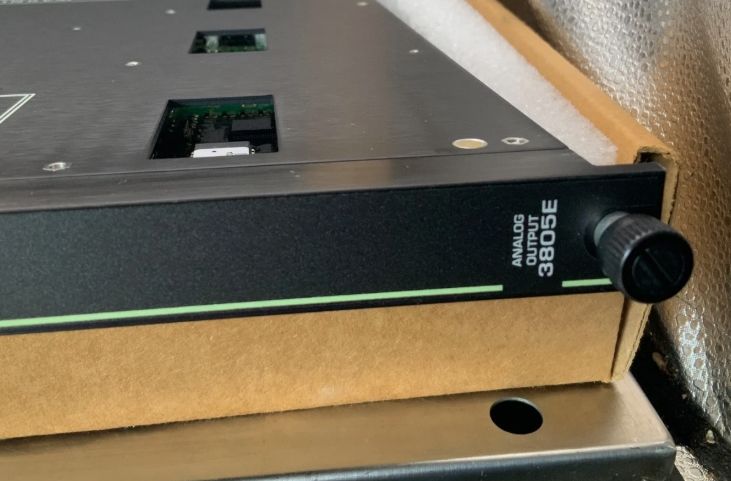

ইনভেন্সিস ট্রাইকোনক্স ৩৮০৫ই এনালগ আউটপুট মডিউল

3805E ইনভেনসিস ট্রিকোনেক্স অ্যানালগ আউটপুট মডিউল

পণ্যের বিবরণঃ

বর্ণনাঃ

একটি এনালগ আউটপুট (এও) মডিউল তিনটি চ্যানেলের প্রতিটিতে প্রধান প্রসেসরের মডিউল থেকে আউটপুট সংকেত গ্রহণ করে।প্রতিটি সেট ডেটা তারপর ভোট দেওয়া হয় এবং একটি সুস্থ চ্যানেল আট আউটপুট চালানোর জন্য নির্বাচিত হয়মডিউলটি তার নিজস্ব বর্তমান আউটপুটগুলি (ইনপুট ভোল্টেজ হিসাবে) পর্যবেক্ষণ করে এবং স্ব-ক্যালিব্রেশন এবং মডিউল স্বাস্থ্য তথ্য সরবরাহের জন্য একটি অভ্যন্তরীণ ভোল্টেজ রেফারেন্স বজায় রাখে।মডিউলের প্রতিটি চ্যানেলে একটি বর্তমান লুপব্যাক সার্কিট রয়েছে যা লোডের উপস্থিতি বা চ্যানেল নির্বাচনের স্বাধীনভাবে অ্যানালগ সংকেতগুলির নির্ভুলতা এবং উপস্থিতি যাচাই করেমডিউলের নকশাটি একটি অ-নির্বাচিত চ্যানেলকে ক্ষেত্রটিতে একটি অ্যানালগ সংকেত চালানো থেকে বিরত রাখে।

উপরন্তু, চলমান ডায়াগনস্টিক মডিউল প্রতিটি চ্যানেল এবং সার্কিট উপর সঞ্চালিত হয়. কোন ডায়াগনস্টিক ব্যর্থতা ত্রুটিপূর্ণ চ্যানেল নিষ্ক্রিয় এবং ত্রুটি সূচক সক্রিয়,যা পরিবর্তে চ্যাসি অ্যালার্ম সক্রিয় করে. মডিউল ত্রুটি সূচক কেবল একটি চ্যানেল ত্রুটি নির্দেশ করে, মডিউল ব্যর্থতা নয়। মডিউল দুটি চ্যানেল ব্যর্থতার সাথে সঠিকভাবে কাজ চালিয়ে যায়।ওপেন লুপ সনাক্তকরণ একটি লোড সূচক দ্বারা সরবরাহ করা হয় যা মডিউলটি এক বা একাধিক আউটপুটগুলিতে বর্তমান চালাতে অক্ষম হলে সক্রিয় হয়.

মডিউলটি PWR1 এবং PWR2 নামে পৃথক শক্তি এবং ফিউজ সূচকগুলির সাথে অতিরিক্ত লুপ পাওয়ার উত্স সরবরাহ করে। অ্যানালগ আউটপুটগুলির জন্য বাহ্যিক লুপ পাওয়ার সরবরাহগুলি ব্যবহারকারীর দ্বারা সরবরাহ করা উচিত।প্রতিটি অ্যানালগ আউটপুট মডিউলের জন্য 1 এএমপি @ 24-42 পর্যন্ত প্রয়োজন.5 ভোল্ট। যদি একটি বা একাধিক আউটপুট পয়েন্টে একটি খোলা লুপ সনাক্ত করা হয় তবে একটি লোড সূচক সক্রিয় হয়। যদি লুপ পাওয়ার উপস্থিত থাকে তবে PWR1 এবং PWR2 চালু থাকে।
