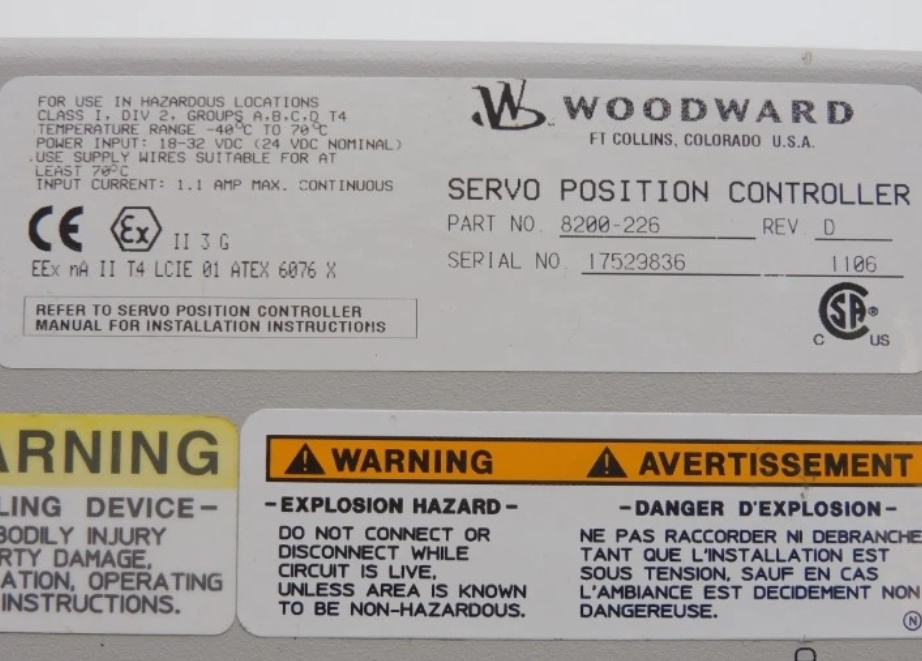

8200-226 উডওয়ার্ড সার্ভো পজিশন কন্ট্রোলার

8200-226 Woodward Servo Position Controller

পণ্যের বিবরণ:

অতিরিক্ত তথ্য:

বর্ণনা:

8200-226 হল SPC (Servo Position Controller)-এর সর্বশেষ প্রকাশিত মডেল। এটি 8200-224 এবং 8200-225 মডেলগুলির পরিবর্তে ব্যবহৃত হয়। SPC একটি নিয়ন্ত্রণ থেকে প্রাপ্ত একটি পজিশন ডিমান্ড সিগন্যালের উপর ভিত্তি করে একটি হাইড্রোলিক বা নিউম্যাটিক অ্যাকচুয়েটরকে স্থাপন করে। SPC একক বা দ্বৈত পজিশন ফিডব্যাক ডিভাইস ব্যবহার করে একটি একক-কয়েল অ্যাকচুয়েটর স্থাপন করে। পজিশন ডিমান্ড সিগন্যাল DeviceNet, 4–20 mA, বা উভয় মাধ্যমে SPC-তে পাঠানো যেতে পারে। একটি পার্সোনাল কম্পিউটারে (PC) চলমান একটি সফ্টওয়্যার প্রোগ্রাম ব্যবহারকারীকে সহজেই SPC কনফিগার এবং ক্যালিব্রেট করতে দেয়।

SPC পরিষেবা সরঞ্জাম একটি SPC কনফিগার, ক্যালিব্রেট, সমন্বয়, নিরীক্ষণ এবং সমস্যা সমাধানে ব্যবহৃত হয়। পরিষেবা সরঞ্জামটি একটি পিসিতে চলে এবং একটি সিরিয়াল সংযোগের মাধ্যমে SPC-এর সাথে যোগাযোগ করে। সিরিয়াল পোর্ট সংযোগকারী একটি 9-পিন সাব-ডি সকেট এবং পিসির সাথে সংযোগ করার জন্য একটি সরাসরি-মাধ্যমে কেবল ব্যবহার করে। Woodward নতুন কম্পিউটারগুলির জন্য একটি USB থেকে 9-পিন সিরিয়াল অ্যাডাপ্টার কিট অফার করে যেগুলিতে 9-পিন সিরিয়াল সংযোগকারী নেই (P/N 8928-463)।

এই কিটটিতে একটি USB অ্যাডাপ্টার, সফ্টওয়্যার এবং একটি 1.8 মিটার (6 ফুট) সিরিয়াল কেবল রয়েছে। (SPC পরিষেবা সরঞ্জাম ইনস্টলেশন নির্দেশাবলীর জন্য অধ্যায় 4 দেখুন।) SPC-কে কনফিগার করার জন্য SPC পরিষেবা সরঞ্জামের কনফিগারেশন ফাইল এডিটর ব্যবহার করে একটি ফাইল তৈরি করতে হয় যা পরে SPC-তে লোড করা হয়। SPC পরিষেবা সরঞ্জাম একটি বিদ্যমান কনফিগারেশন SPC থেকে কনফিগারেশন ফাইল এডিটরে পড়তে পারে।

প্রথমবার যখন একটি SPC একটি অ্যাকচুয়েটরের সাথে সংযুক্ত করা হয়, তখন এটিকে অ্যাকচুয়েটরের পজিশন ফিডব্যাক ট্রান্সডিউসারের সাথে ক্যালিব্রেট করতে হবে। ব্যবহারকারীকে পরিষেবা সরঞ্জাম দ্বারা ক্যালিব্রেশন প্রক্রিয়ার মাধ্যমে গাইড করা হয়। DeviceNet লিঙ্কের মাধ্যমে নিয়ন্ত্রণ দ্বারাও ক্যালিব্রেশন করা যেতে পারে। ক্যালিব্রেশন পদ্ধতি GAP™ সাহায্য ফাইলে পাওয়া যাবে।

SPC-এর জন্য 18 থেকে 32 Vdc-এর একটি ভোল্টেজ উৎস প্রয়োজন, যার কারেন্ট ক্ষমতা 1.1 A সর্বোচ্চ। অপারেটিং পাওয়ারের জন্য একটি ব্যাটারি ব্যবহার করা হলে, স্থিতিশীল সরবরাহ ভোল্টেজ বজায় রাখার জন্য একটি ব্যাটারি চার্জার প্রয়োজন। পাওয়ার লাইনটিকে 5 A, 125 V ফিউজ দিয়ে সুরক্ষিত করা উচিত যা পাওয়ার প্রয়োগ করার সময় 20 A, 100 ms ইন-রাশ সহ্য করতে সক্ষম।
