IS200TBCIS2C(IS200TBCIS2CCD) GE পৃথক ইনপুট টার্মিনাল বোর্ড

IS200TBCIS2C(IS200TBCIS2CCD) GE ডিস্ক্রিট ইনপুট টার্মিনাল বোর্ড

পণ্যের বিবরণ:

অতিরিক্ত তথ্য:

বর্ণনা:

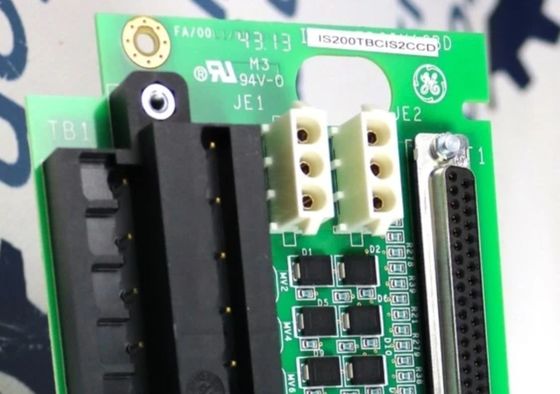

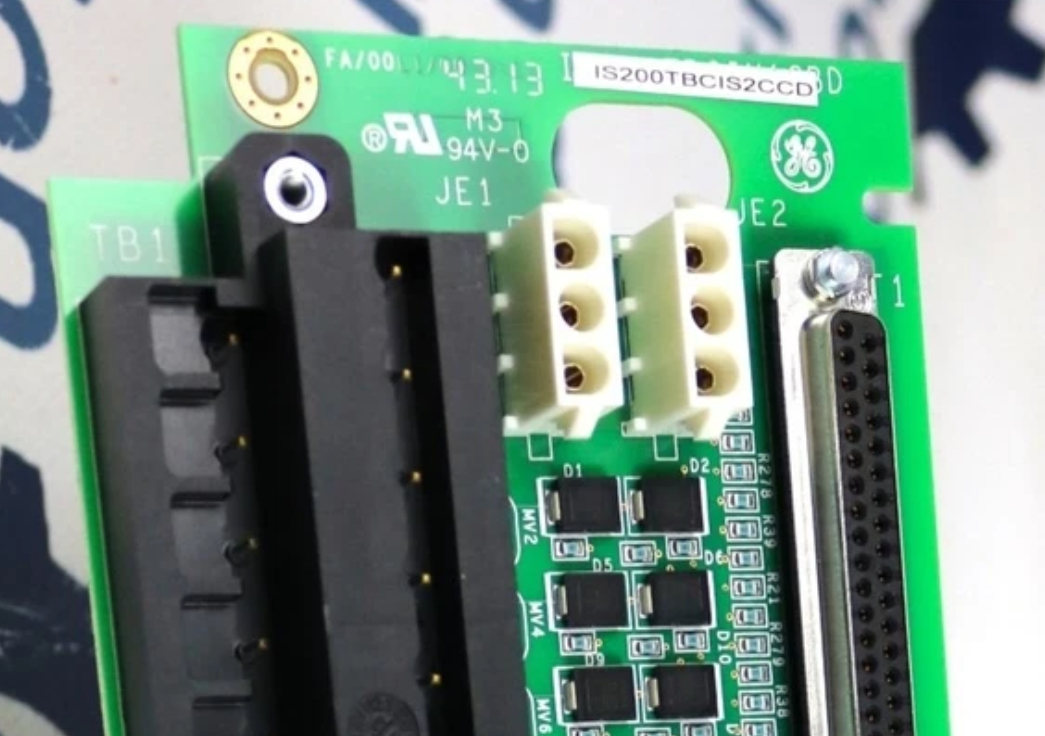

জেনারেল ইলেকট্রিক স্পিডট্রনিক মার্ক VIeS IS200TBCIS2C একটি ডিস্ক্রিট ইনপুট টার্মিনাল বোর্ডএবং এটি মার্ক VI সিস্টেমের জন্য একটি টার্মিনাল বোর্ড হিসাবে ডিজাইন করা হয়েছে। এটিতে বেশ কয়েকটি বৈদ্যুতিক উপাদান রয়েছে, যার মধ্যে দুটি টার্মিনাল ব্লক রয়েছে যা টার্মিনালের একটি সংগ্রহ ধারণ করে। এই টার্মিনাল ব্লকগুলির প্রত্যেকটিতে 48টি রূপালী ধাতব টার্মিনাল বা চব্বিশটি টার্মিনাল রয়েছে। এগুলিকে TB1 এবং TB2 হিসাবে চিহ্নিত করা হয়েছে এবং সেগুলিতে সাদা অক্ষরে কিছু সংখ্যা খোদাই করা আছে। এই বোর্ডে ছোট, সম্পূর্ণ গোলাকার টার্মিনাল ব্লকগুলির মধ্যে পাঁচটি কঠিন লাল ক্যাপাসিটরও রয়েছে। বোর্ডের মাঝখানে চারটি উপাদানের একাধিক সমান্তরাল সারিতে অতিরিক্ত উপাদান স্থাপন করা হয়েছে।

• প্রতিটি ইনপুটে ফিল্টার রয়েছে যা উচ্চ-ফ্রিকোয়েন্সি শব্দ হ্রাস করে এবং একই সাথে বৃদ্ধিকে দমন করে। প্রতিটি ইনপুটের দুটি টার্মিনাল পয়েন্ট রয়েছে, যার মধ্যে একটি স্ক্রু একটি পজিটিভ ডিসি উৎস সরবরাহ করে এবং অন্যটি বোর্ডে রিটার্ন সরবরাহ করে।

• প্রথম 21টি ইনপুট বর্তমানে প্রতি পয়েন্টে 2.5 mA লোড করা হয়, যেখানে শেষ তিনটি 10 mA লোড করা হয়। বোর্ডে কোনো হার্ডওয়্যার সেটিংস বা জাম্পার নেই।
