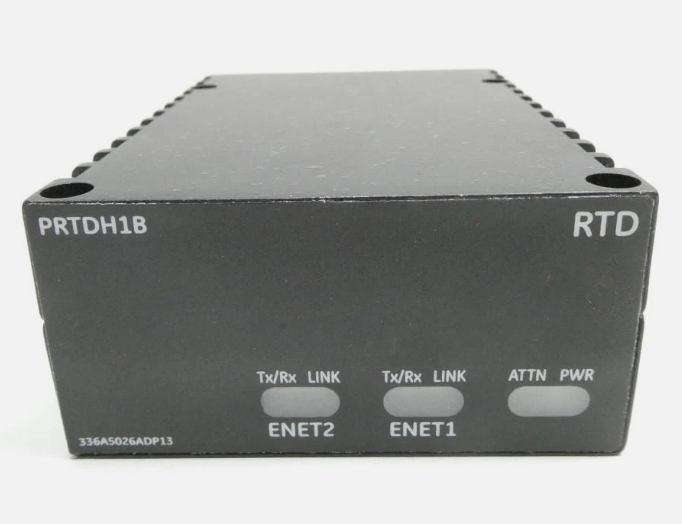

IS220PRTDH1B GE RTD ইনপুট প্যাক

আইএস২২০পিআরটিডিএইচ১বি হল জেনারেল ইলেকট্রিক (জিই) দ্বারা নির্মিত একটি আরটিডি ইনপুট মডিউল এবং এটি মার্ক VIe সিরিজের বিতরণকৃত নিয়ন্ত্রণ ব্যবস্থার অংশ।

The module is primarily used for temperature measurement and uses the resistance temperature probe (RTD) input port to connect to the I/O Ethernet network to provide high-precision temperature data acquisition and processing capabilities.

আইএস২২০পিআরটিডিএইচ১বি মডিউলটি আরটিডি ইনপুট টার্মিনাল বোর্ডের সাথে সংযোগের মাধ্যমে রিয়েল-টাইম তাপমাত্রা সংকেত সংগ্রহকে সমর্থন করে।

মডিউলে একটি প্রসেসিং বোর্ড রয়েছে, যা সমস্ত মার্ক VIe বিতরণকৃত I/O মডিউলগুলির জন্য মূল অংশ।এবং একটি দক্ষ সংকেত রূপান্তর এবং প্রক্রিয়াকরণ নিশ্চিত করার জন্য থার্মোকপল ইনপুট ফাংশন নিবেদিত একটি অধিগ্রহণ বোর্ড দিয়ে সজ্জিত করা হয়.

আরটিডি ইনপুট মডিউল শুধুমাত্র সিম্প্লেক্স অপারেশন সমর্থন করে, যার অর্থ এক সময়ে শুধুমাত্র এক দিক থেকে ডেটা প্রেরণ করা যায়।

মডিউলটি একটি তিন-পিন পাওয়ার ইনপুট দ্বারা চালিত হয় এবং একটি DC-37-pin সংযোগকারী মাধ্যমে সংশ্লিষ্ট টার্মিনাল বোর্ডের সাথে সংযুক্ত করা হয়।

মডিউলটি ডাটা আউটপুটের জন্য দ্বৈত RJ45 ইথারনেট ইন্টারফেস দিয়ে সজ্জিত এবং স্বজ্ঞাত ডায়াগনস্টিক ফাংশন প্রদানের জন্য LED সূচক রয়েছে,ব্যবহারকারীদের রিয়েল টাইমে ডিভাইসের কাজের অবস্থা বুঝতে সক্ষম করে.

আইএস২২০পিআরটিডিএইচ১বি মডিউলটি ৮ টি পর্যন্ত আরটিডি ইনপুট সমর্থন করে, যখন টিআরটিডি টার্মিনাল বোর্ডটি ১৬ টি আরটিডি ইনপুট সমর্থন করার জন্য প্রসারিত করা যেতে পারে।

এটি সিস্টেমকে তাপমাত্রা অর্জনের সময় একাধিক সংকেত উত্সকে দক্ষতার সাথে প্রক্রিয়া করতে সক্ষম করে, এটি জটিল শিল্প অটোমেশন নিয়ন্ত্রণ পরিবেশের জন্য উপযুক্ত করে তোলে।
