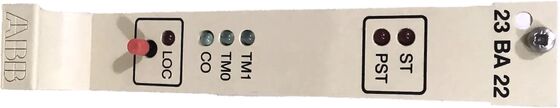

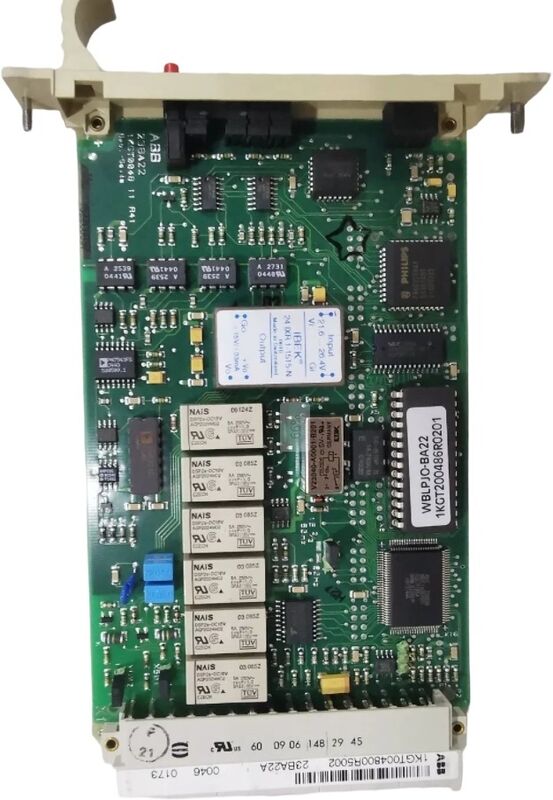

23BA22 1KGT004800R5002 ABB কমান্ড আউটপুট মনিটরিং মডিউল বোর্ড

ABB কমান্ড আউটপুট মনিটরিং মডিউল বোর্ড (23BA22 1KGT004800R5002) শিল্প অটোমেশন অ্যাপ্লিকেশনের জন্য ডিজাইন করা একটি অত্যাধুনিক নিয়ন্ত্রণ ব্যবস্থা উপাদান।

এই কমান্ড আউটপুট মনিটরিং মডিউল নিয়ন্ত্রণ সিস্টেমে সমালোচনামূলক বৈধতা ফাংশন সম্পাদন করে। একটি অবজেক্ট কমান্ড গ্রহণ এবং যাচাই করার পরে, যোগাযোগ ইউনিট এবং আউটপুট বোর্ড মডিউল একটি প্রাক-রিলিজ বৈধতা ক্রম শুরু করে। (1-আউট-অফ-n) চেকটি কমান্ড আউটপুট মনিটরিং বোর্ড 23BA22-এ সক্রিয় করা হয়, একই সাথে সুইচড আউটপুট সার্কিটের মধ্যে ইন্টারপোজিং রিলে প্রতিরোধের পরিমাপ করে এবং প্যারামিটারাইজড উপরের এবং নিম্ন সীমার সাথে তুলনা করে। যখন পরিমাপ করা প্রতিরোধ সংজ্ঞায়িত সীমার মধ্যে পড়ে, তখন অবজেক্ট কমান্ডটি বাইনারি আউটপুট বোর্ড 23BA20 এর মাধ্যমে প্রকাশ করা হয়। কমান্ড আউটপুট পালস টাইমার তারপর শুরু হয়, নাড়ি সময়কালের অবিচ্ছিন্ন পর্যবেক্ষণের সাথে। আউটপুট একটি প্রতিক্রিয়া ইঙ্গিত দ্বারা বা 23BA22 এ টাইমারের মেয়াদ শেষ হওয়ার পরে নিষ্ক্রিয় হয়ে যায়। এই চেকগুলির সময় কোনও পরীক্ষার শর্ত ব্যর্থ হলে, কমান্ডটি অবিলম্বে বাতিল করা হয়। স্ট্যান্ডার্ড RTU স্টেশন অ্যাপ্লিকেশনগুলিতে, একটি একক 23BA22 বোর্ড (1-আউট-অফ-n) পরীক্ষা করার জন্য যথেষ্ট। বিভিন্ন প্রতিরোধের মান সহ একাধিক ইন্টারপোজিং রিলে ধরনের কনফিগারেশনের জন্য, 23BA22 বোর্ড দুটি স্বাধীন চেক সার্কিটকে সমর্থন করতে পারে, যদি একটি পৃথক বিচ্ছিন্ন ভোল্টেজ উত্স সহায়ক পরীক্ষার ভোল্টেজ সরবরাহ করে।
