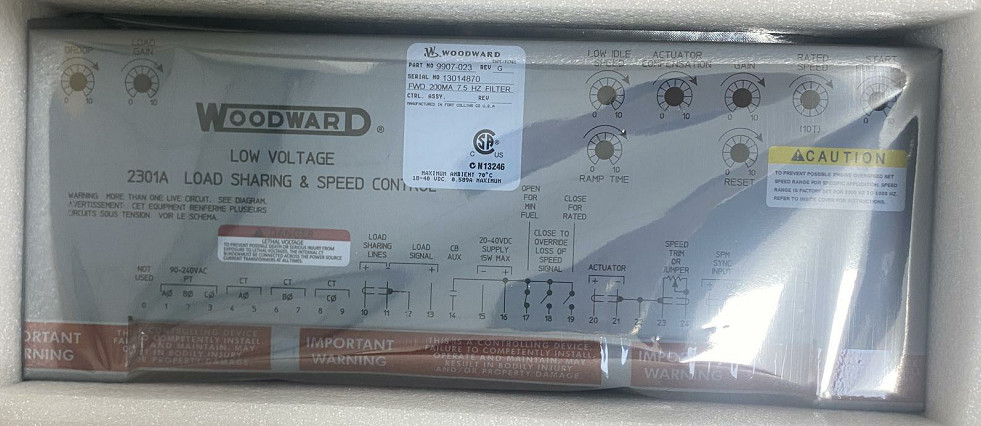

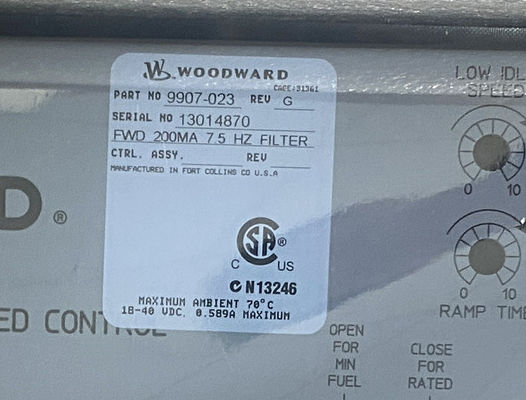

উডওয়ার্ড ৯৯০৭-০২৩ ফরওয়ার্ড অ্যাক্টিং স্পিড কন্ট্রোল ৪২০ এমএ বা ১৫ ভিডিসি ২৩০১ এ -৪০ থেকে +১৫৮ ডিগ্রি ফারেনহাইট

উডওয়ার্ড ৯৯০৭-০২৩ ফরওয়ার্ড অ্যাক্টিং স্পিড কন্ট্রোল ৪২০ এমএ বা ১৫ ভিডিসি ২৩০১ এ -৪০ থেকে +১৫৮ ডিগ্রি ফারেনহাইট

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

এই উডওয়ার্ড ২৩০১এ কন্ট্রোলগুলি উচ্চ-ভোল্টেজ বা নিম্ন-ভোল্টেজ পাওয়ার উত্স গ্রহণ করে। নিম্ন-ভোল্টেজ মডেলগুলি ২০ থেকে ৪০ ভিডিসিতে কাজ করে,এবং উচ্চ ভোল্টেজ মডেল 88 থেকে 132 ভ্যাক বা 90 থেকে 150 ভিডিসিতে কাজ করেনিম্ন এবং উচ্চ ভোল্টেজ উভয় মডেলেরই কমপক্ষে ১৫ ওয়াট পাওয়ার প্রয়োজন।

সমস্ত সুরক্ষিত তারগুলি অবশ্যই বাঁকা কন্ডাক্টর জোড়া হতে হবে। ব্লেটেড শিল্ডটি টিন (সোল্ডার) করার চেষ্টা করবেন না। পার্শ্ববর্তী সরঞ্জামগুলি থেকে বিচ্যুত সংকেতগুলি বাছাই করা এড়ানোর জন্য সমস্ত সংকেত লাইনগুলি সুরক্ষিত করা উচিত।চিত্র ২-১ এবং প্ল্যান্টের ওয়্যারিং ডায়াগ্রামের (চিত্র ১-২) মতই শেল্ডগুলিকে নিয়ন্ত্রণ টার্মিনালগুলিতে সংযুক্ত করুন।. ঢালের বাইরে থাকা তারগুলি যতটা সম্ভব ছোট হওয়া উচিত, 50 মিমি (2 ইঞ্চি) অতিক্রম করা উচিত নয়। ঢালের অন্য প্রান্তটি খোলা রাখা উচিত এবং অন্য কোনও কন্ডাক্টর থেকে বিচ্ছিন্ন করা উচিত।বড় স্রোত বহনকারী অন্যান্য তারের সাথে সুরক্ষিত সংকেত তারগুলি চালাবেন নাআরও তথ্যের জন্য উডওয়ার্ড অ্যাপ্লিকেশন নোট ৫০৫৩২, ইএমআই কন্ট্রোল ফর ইলেকট্রনিক গভর্নিং সিস্টেম দেখুন।

ব্যর্থ গতি সংকেত সার্কিট ওভাররাইড করার জন্য একটি যোগাযোগ টার্মিনাল 18 এবং নিয়ন্ত্রণের DC শক্তি সঙ্গে সিরিজ ইনস্টল করা যেতে পারে। যখন যোগাযোগ খোলা, নিয়ন্ত্রণ স্বাভাবিকভাবে কাজ করে,স্পিড সিগন্যালের ক্ষতির ক্ষেত্রে কন্ট্রোল আউটপুট বন্ধ করা. যোগাযোগ বন্ধ ব্যর্থ-গতির-সিগন্যাল সার্কিট ওভাররাইড যেমন শুরু করার জন্য প্রয়োজন হতে পারে.

এই মডিউলটি সুপারভাইজারি কন্ট্রোল অ্যান্ড ডেটা অ্যাক্সিভেশন (এসসিএডিএ) সিস্টেম বা অন্যান্য কন্ট্রোল নেটওয়ার্কগুলির সাথে নিরবচ্ছিন্ন সংহতকরণের জন্য যোগাযোগ ইন্টারফেস সরবরাহ করে। এটি শিল্প-মানক প্রোটোকলগুলিকে সমর্থন করে,দূরবর্তী পর্যবেক্ষণ এবং পরামিতি নিয়ন্ত্রণ সক্ষম.

মডিউলটি সহজেই ইনস্টলেশন এবং কনফিগারেশনের জন্য ডিজাইন করা হয়েছে, বিদ্যমান নিয়ন্ত্রণ ব্যবস্থায় সংহতকরণ প্রক্রিয়াটিকে সহজতর করে।এটি ব্যবহারকারী-বান্ধব ইন্টারফেস এবং স্বজ্ঞাত কনফিগারেশন বিকল্পগুলি সরবরাহ করে, সেটআপ সময় এবং প্রচেষ্টা কমাতে।
