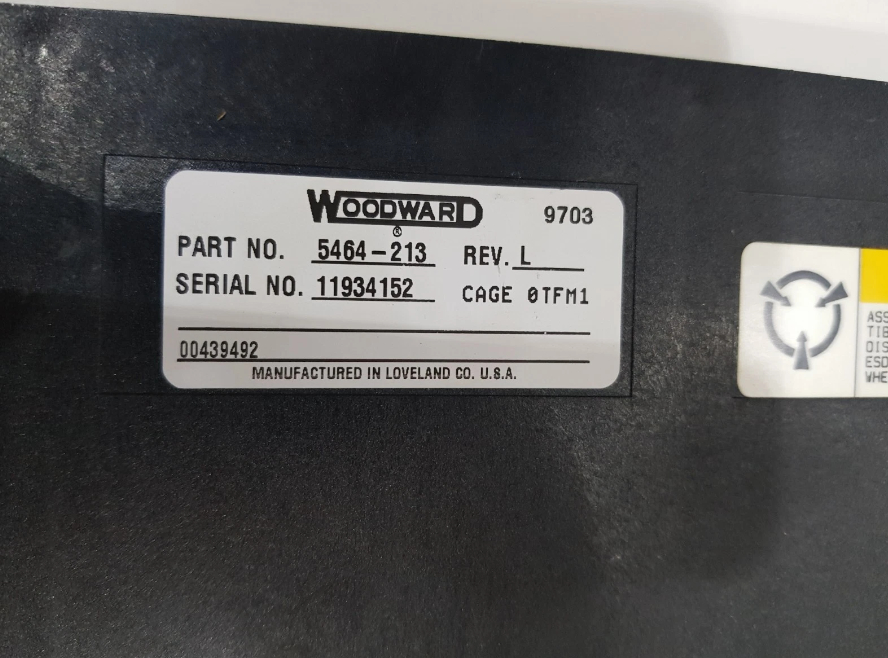

5464-213 উডওয়ার্ড নেটকন সিরিয়াল আই/ও কার্ড

৫৪৬৪-২১৩ উডওয়ার্ড নেটকন সিরিয়াল আই/ও কার্ড

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

স্মার্ট আই / ও মডিউলগুলির নিজস্ব অন্তর্নির্মিত মাইক্রোকন্ট্রোলার রয়েছে। এই অধ্যায়ে বর্ণিত সমস্ত মডিউল স্মার্ট আই / ও মডিউল। স্মার্ট মডিউল প্রারম্ভিকীকরণের সময়, স্মার্ট মডিউলটি মডিউলটি ইনস্টল করে।মডিউলের মাইক্রোকন্ট্রোলার পাওয়ার-আপ স্ব-পরীক্ষা (পিওএসটি) পাস করার পর এবং সিপিইউ দ্বারা প্রারম্ভিকীকরণের পরে এলইডি বন্ধ করে দেয়. একটি আলোকিত LED একটি I/O ত্রুটি নির্দেশ করে।

সিপিইউ প্রতিটি মডিউলকে জানায় যে প্রতিটি চ্যানেলের কোন রেট গ্রুপে কাজ করা উচিত, অন্যান্য নির্দিষ্ট তথ্যের সাথে (যেমন থার্মোকপল মডিউলগুলির জন্য থার্মোকপল টাইপ) । অপারেশন চলাকালীন,সিপিইউ পর্যায়ক্রমে সমস্ত I/O কার্ডে একটি "কী" সম্প্রচার করে, যেসব হার গ্রুপের আপডেট করা প্রয়োজন তা নির্দেশ করে।

এই প্রারম্ভিকীকরণ / কী ব্রডকাস্ট সিস্টেমের মাধ্যমে, প্রতিটি I / O মডিউল তার নিজস্ব হার গ্রুপের সময়সূচী পরিচালনা করতে পারে।এই স্মার্ট আই/ও মডিউলগুলিতে অনলাইনে ত্রুটি সনাক্তকরণ এবং স্বয়ংক্রিয় ক্যালিব্রেশন/কম্পেনসেশন ক্ষমতা রয়েছে।. প্রতিটি ইনপুট চ্যানেলে একটি স্বাধীন নির্ভুলতা ভোল্টেজ রেফারেন্স রয়েছে। বোর্ড মাইক্রোকন্ট্রোলার ইনপুটগুলি না পড়লে প্রতি মিনিটে একবার এই রেফারেন্স ভোল্টেজটি পড়ে।মাইক্রোকন্ট্রোলার তারপর ত্রুটি সনাক্তকরণ এবং স্বয়ংক্রিয় তাপমাত্রা ক্ষতিপূরণ / ক্যালিব্রেশন জন্য ভোল্টেজ রেফারেন্স রিডিং থেকে প্রাপ্ত তথ্য ব্যবহার করে.

বোর্ড মাইক্রোকন্ট্রোলার প্রতিটি রেফারেন্স ভোল্টেজ পরিমাপ করার সময় প্রত্যাশিত রিডিং জন্য পূর্বনির্ধারিত সীমা আছে। যদি একটি রিডিং এই সীমা বাইরে পড়ে,সিস্টেম নির্ধারণ করবে যে ইনপুট চ্যানেল, এ / ডি রূপান্তরকারী, বা চ্যানেলের নির্ভুলতা রেফারেন্স ভোল্টেজ উত্স ত্রুটিযুক্ত। যখন এটি ঘটে, মাইক্রোকন্ট্রোলারটি চ্যানেলটিকে ত্রুটিযুক্ত হিসাবে চিহ্নিত করবে।সিপিইউ তারপর অ্যাপ্লিকেশন ইঞ্জিনিয়ার অ্যাপ্লিকেশন প্রোগ্রাম করা হয়েছে যাই হোক না কেন কর্ম সঞ্চালন করবে.
