5466-348 উডওয়ার্ড নেটকন 5000 বি সিও মডিউল

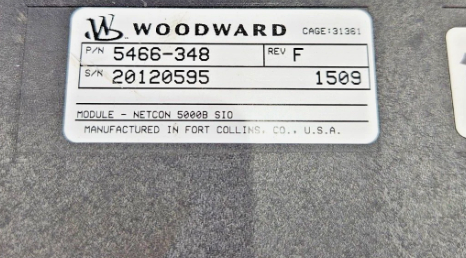

5466-348 উডওয়ার্ড নেটকন মডিউল

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

এই অ্যাকচুয়েটর ড্রাইভার মডিউল সিপিইউ থেকে ডিজিটাল তথ্য গ্রহণ করে এবং চারটি আনুপাতিক অ্যাকচুয়েটর-ড্রাইভার সংকেত উৎপন্ন করে।এই সংকেতগুলি আনুপাতিক এবং তাদের সর্বাধিক পরিসীমা 0 থেকে 25 mAdc বা 0 থেকে 200 mAdc. চিত্র 10-5 হল চার-চ্যানেলের অ্যাকুয়েটার ড্রাইভার মডিউলের একটি ব্লক ডায়াগ্রাম। সিস্টেমটি ভিএমই-বাস ইন্টারফেসের মাধ্যমে ডুয়াল-পোর্ট মেমরিতে আউটপুট মানগুলি লিখে।

মাইক্রোকন্ট্রোলার EEPROM-এ সংরক্ষিত ক্যালিব্রেশন ধ্রুবক ব্যবহার করে মানগুলি স্কেল করে এবং সঠিক সময়ে আউটপুটগুলি নির্ধারণ করে।মাইক্রোকন্ট্রোলার প্রতিটি চ্যানেলের আউটপুট ভোল্টেজ এবং বর্তমান নিরীক্ষণ এবং কোন চ্যানেল এবং লোড ত্রুটি সিস্টেম সতর্ক. সিস্টেমটি পৃথকভাবে
বর্তমান ড্রাইভার নিষ্ক্রিয় করুন। যদি কোনও ত্রুটি সনাক্ত করা হয় যা মাইক্রোকন্ট্রোলার বা সিস্টেম দ্বারা মডিউলটি কাজ করতে বাধা দেয়, ত্রুটি এলইডি জ্বলবে।

10.3.৩ ০ ইনস্টলেশন
মডিউলগুলি কন্ট্রোলারের চ্যাসিতে কার্ড গাইডগুলিতে স্লাইড করে এবং মাদারবোর্ডে প্লাগ করে। মডিউলগুলি দুটি স্ক্রু দ্বারা, একটি সামনের প্যানেলের শীর্ষে এবং অন্যটি সামনের প্যানেলের নীচে রাখা হয়।এছাড়াও মডিউল উপরের এবং নীচে দুটি হ্যান্ডল যা, যখন টগল করা হয় (বাইরে ঠেলে দেওয়া হয়), মডিউলগুলি মাদারবোর্ড সংযোগকারীগুলিকে বিচ্ছিন্ন করার জন্য বোর্ডগুলির জন্য যথেষ্ট দূরে সরান।

10.3.4FTM রেফারেন্স
চার চ্যানেল অ্যাকুয়েটর মডিউল এফটিএমের জন্য সম্পূর্ণ ক্ষেত্রের তারের তথ্যের জন্য অধ্যায় 13 দেখুন। মডিউল, এফটিএম এবং তারের জন্য পার্ট নম্বর ক্রস রেফারেন্সের জন্য পরিশিষ্ট এ দেখুন।

10.3.5 ➤ সমস্যা সমাধান
প্রতিটি I/O মডিউলে একটি লাল ফল্ট LED থাকে, যা মডিউলের অবস্থা নির্দেশ করে। এই LED মডিউলটিতে সমস্যা হলে সমস্যা সমাধানে সহায়তা করবে।একটি কঠিন লাল LED নির্দেশ করে যে actuator নিয়ামক CPU মডিউল সঙ্গে যোগাযোগ করছে না. লাল এলইডি ফ্ল্যাশিং মডিউলের অভ্যন্তরীণ সমস্যা নির্দেশ করে এবং মডিউল প্রতিস্থাপন করার পরামর্শ দেওয়া হয়।
