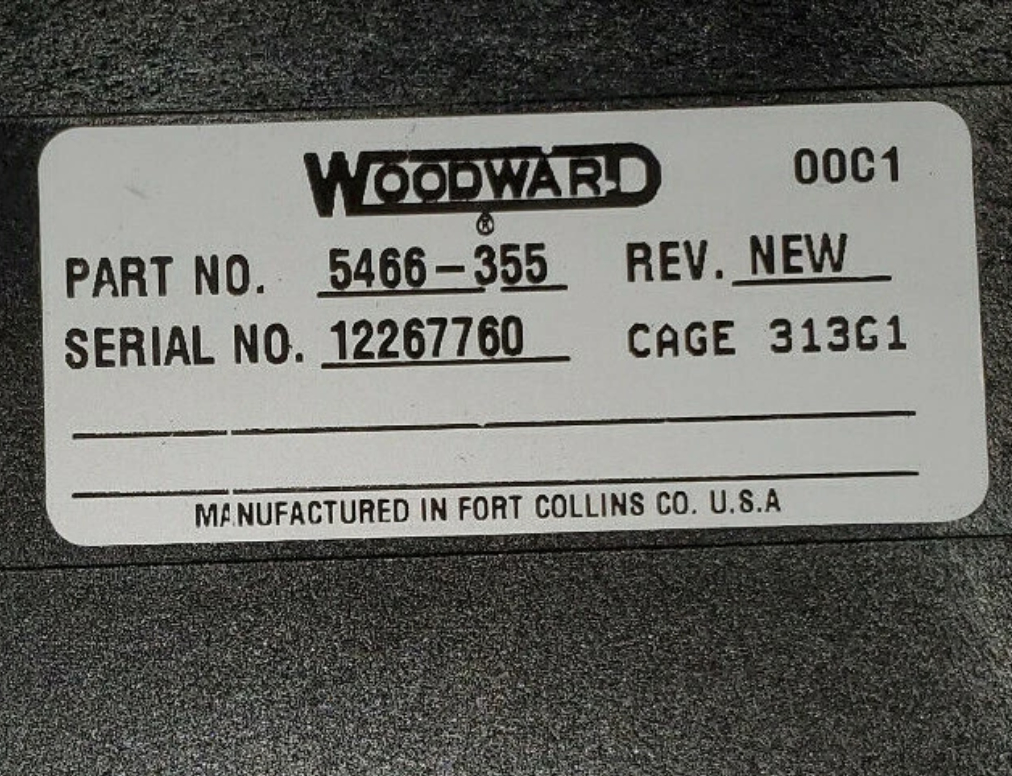

5466-355 উডওয়ার্ড নেটকন রিমোট চ্যাসিস ট্রান্সসিভার মডিউল

5466-355 Woodward NETCON রিমোট চেসিস ট্রান্সসিভার মডিউল

পণ্যের বিবরণ:

অতিরিক্ত তথ্য:

বর্ণনা:

এই অ্যাকচুয়েটর ড্রাইভার মডিউলটি CPU থেকে ডিজিটাল তথ্য গ্রহণ করে এবং চারটি সমানুপাতিক অ্যাকচুয়েটর-ড্রাইভার সংকেত তৈরি করে। এই সংকেতগুলি সমানুপাতিক এবং তাদের সর্বোচ্চ সীমা 0 থেকে 25 mAdc বা 0 থেকে 200 mAdc পর্যন্ত। চিত্র 10-5 চারটি-চ্যানেল অ্যাকচুয়েটর ড্রাইভার মডিউলের একটি ব্লক ডায়াগ্রাম। সিস্টেমটি VME-বাস ইন্টারফেসের মাধ্যমে ডুয়াল-পোর্ট মেমরিতে আউটপুট মান লিখে।

মাইক্রোকন্ট্রোলার EEPROM-এ সংরক্ষিত ক্যালিব্রেশন ধ্রুবক ব্যবহার করে মানগুলি স্কেল করে এবং সঠিক সময়ে আউটপুটগুলি ঘটানোর জন্য সময়সূচী করে। মাইক্রোকন্ট্রোলার প্রতিটি চ্যানেলের আউটপুট ভোল্টেজ এবং কারেন্ট নিরীক্ষণ করে এবং কোনো চ্যানেল এবং লোড ফল্টের বিষয়ে সিস্টেমকে সতর্ক করে। সিস্টেম পৃথকভাবে
কারেন্ট ড্রাইভার অক্ষম করতে পারে। যদি এমন কোনো ত্রুটি ধরা পড়ে যা মাইক্রোকন্ট্রোলার বা সিস্টেমের মাধ্যমে মডিউলটিকে কাজ করতে বাধা দেয়, তাহলে FAULT LED আলোকিত হবে।

10.3.3—ইনস্টলেশন
মডিউলগুলি কন্ট্রোলের চেসিসের কার্ড গাইডের মধ্যে স্লাইড করে এবং মাদারবোর্ডে প্লাগ করে। মডিউলগুলি দুটি স্ক্রু দ্বারা স্থানে রাখা হয়, একটি সামনের প্যানেলের উপরে এবং অন্যটি নীচে। এছাড়াও মডিউলের উপরে এবং নীচে দুটি হ্যান্ডেল রয়েছে, যা টগল করলে (বাইরে দিকে ধাক্কা দিলে) বোর্ডগুলিকে মাদারবোর্ড সংযোগ বিচ্ছিন্ন করার জন্য যথেষ্ট দূরে সরিয়ে দেয়।

10.3.4—FTM রেফারেন্স
ফোর চ্যানেল অ্যাকচুয়েটর মডিউল FTM-এর জন্য সম্পূর্ণ ফিল্ড ওয়্যারিং তথ্যের জন্য অধ্যায় 13 দেখুন। মডিউল, FTM এবং তারের জন্য পার্ট নম্বর ক্রস রেফারেন্সের জন্য পরিশিষ্ট A দেখুন।

10.3.5—সমস্যা সমাধান
প্রতিটি I/O মডিউলের একটি লাল ফল্ট LED আছে, যা মডিউলের অবস্থা নির্দেশ করে। মডিউলের কোনো সমস্যা হলে এই LED সমস্যা সমাধানে সাহায্য করবে। একটি কঠিন লাল LED নির্দেশ করে যে অ্যাকচুয়েটর কন্ট্রোলার CPU মডিউলের সাথে যোগাযোগ করছে না। ফ্ল্যাশিং লাল LED মডিউলের সাথে অভ্যন্তরীণ সমস্যা নির্দেশ করে এবং মডিউল প্রতিস্থাপনের সুপারিশ করা হয়।
