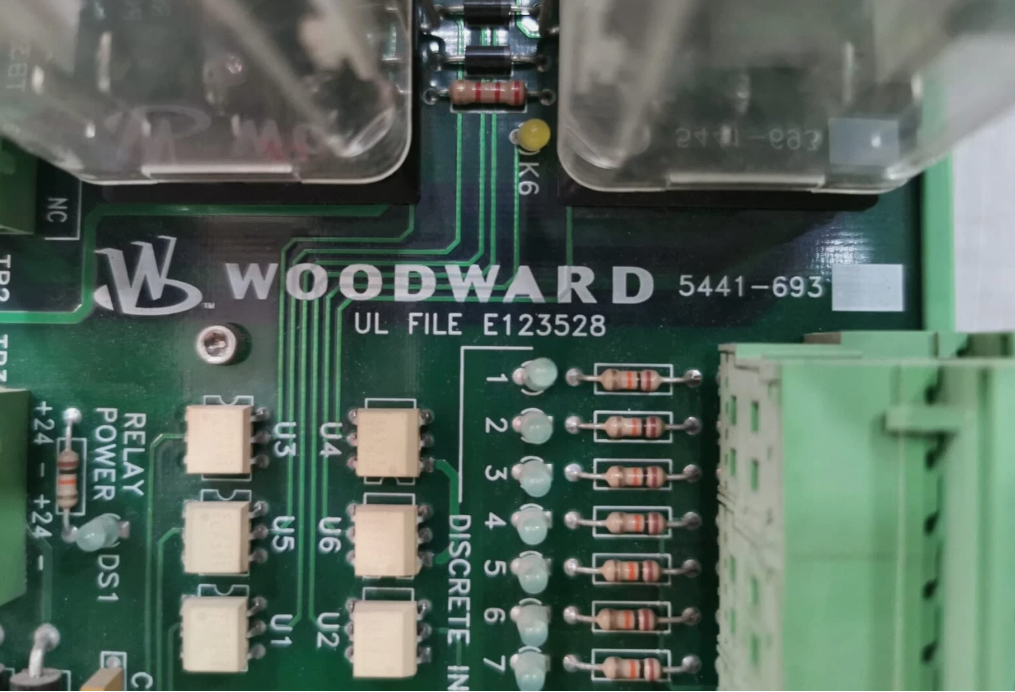

5441-693 উডওয়ার্ড ডিজিটাল আই/ও মডিউল

5441-693 Woodward ডিজিটাল I/O মডিউল

পণ্যের বিবরণ:

অতিরিক্ত তথ্য:

বর্ণনা:

Vertex-Pro হল একটি মাইক্রোপ্রসেসর-ভিত্তিক নিয়ন্ত্রণ ব্যবস্থা, যা একটি মোটর এবং এর এক বা দুটি-লুপ কম্প্রেশর লোড নিয়ন্ত্রণ করার জন্য ডিজাইন করা হয়েছে। কিছু সিস্টেমের জন্য তিন এবং চার লুপ কম্প্রেশর পর্যায় একটি বিকল্প হতে পারে। কম্প্রেশর কন্ট্রোল আর্কিটেকচারটি 505CC-2 কম্প্রেশর কন্ট্রোলের আদলে তৈরি করা হয়েছে।
কম্প্রেশর অ্যান্টি-সার্জ কন্ট্রোল ব্যবহারকারীকে দুটি অ্যালগরিদমের মধ্যে একটি বেছে নেওয়ার সুযোগ দেয়—স্ট্যান্ডার্ড Woodward অ্যান্টি-সার্জ অ্যালগরিদম বা একটি সর্বজনীন সার্জ কার্ভ ডিজাইন। স্ট্যান্ডার্ড অ্যালগরিদম গ্যাস/প্রসেস অবস্থার পরিবর্তনের জন্য ক্ষতিপূরণ করে, যেখানে সর্বজনীন অ্যালগরিদম একটি অপরিবর্তনীয়
সমন্বয় সিস্টেম ব্যবহার করে যা এই ধরনের পরিবর্তন থেকে মুক্ত। 505CC-2-এর মতো, Vertex-Pro সর্বাধিক ফিল্ড নমনীয়তার জন্য কনফিগারযোগ্য সফ্টওয়্যার ব্যবহার করে।
কন্ট্রোল হার্ডওয়্যার MicroNet™ Plus ব্যবহার করে। MicroNet Plus হল একটি 32-বিট মাইক্রোপ্রসেসর-ভিত্তিক ডিজিটাল এবং একটি VME-ভিত্তিক কন্ট্রোলার, মডুলার কন্ট্রোল সিস্টেম যাতে রিডান্ডেন্ট বা সিমপ্লেক্স CPU, পাওয়ার সাপ্লাই এবং I/O মডিউল বিকল্প রয়েছে। গ্রাহকের প্রয়োজনীয়তা অনুসারে CPU এবং I/O মডিউলগুলি সিমপ্লেক্স বা রিডান্ডেন্ট হতে পারে। একটি সিমপ্লেক্স সিস্টেমকে কেবল দ্বিতীয় CPU এবং I/O মডিউল যোগ করে এবং একটি ছোট সফ্টওয়্যার কনফিগারেশন পরিবর্তন করে রিডান্ডেন্ট সিস্টেমে আপগ্রেড করা যেতে পারে। I/O মডিউলগুলি কন্ট্রোল পাওয়ার অপসারণ ছাড়াই হট প্রতিস্থাপনের অনুমতি দেয়।
Woodward-এর GAP™ গ্রাফিক্যাল অ্যাপ্লিকেশন প্রোগ্রামের সাথে MicroNet অপারেটিং সিস্টেম একটি শক্তিশালী নিয়ন্ত্রণ পরিবেশ তৈরি করে। Woodward-এর অনন্য রেট গ্রুপ কাঠামো নিশ্চিত করে যে কন্ট্রোল ফাংশনগুলি অ্যাপ্লিকেশন ইঞ্জিনিয়ার দ্বারা সংজ্ঞায়িত রেট গ্রুপে নিশ্চিতভাবে কার্যকর হবে। গুরুত্বপূর্ণ
কন্ট্রোল লুপগুলি 5 মিলিসেকেন্ডের মধ্যে প্রক্রিয়া করা যেতে পারে। কম গুরুত্বপূর্ণ কোড সাধারণত ধীর রেট গ্রুপে বরাদ্দ করা হয়। রেট গ্রুপ কাঠামো অতিরিক্ত কোড যোগ করে সিস্টেমের গতিশীলতা পরিবর্তনের সম্ভাবনা প্রতিরোধ করে। নিয়ন্ত্রণ সবসময় নিশ্চিত এবং ভবিষ্যদ্বাণীযোগ্য।
MicroNet প্ল্যাটফর্মের সাথে যোগাযোগ কন্ট্রোল প্রোগ্রাম এবং পরিষেবা দেওয়ার পাশাপাশি অন্যান্য সিস্টেমের সাথে ইন্টারফেস করার জন্য উপলব্ধ (প্ল্যান্ট DCS, HMI, ইত্যাদি)। অ্যাপ্লিকেশন কোড Woodward-এর GAP pro ব্যবহার করে তৈরি করা হয়েছে
