5500-159d উডওয়ার্ড রিলে নিয়ন্ত্রণ বোর্ড

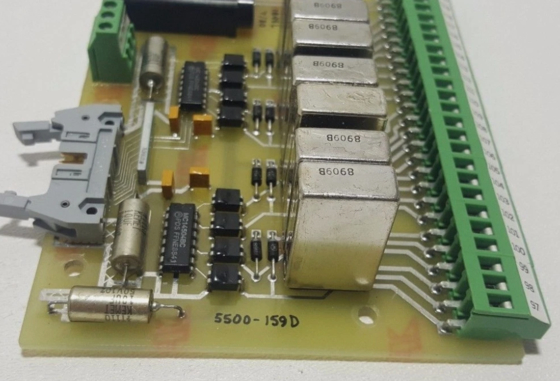

5500-159D উডওয়ার্ড রিলে কন্ট্রোল বোর্ড

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

এই ম্যানুয়ালটি বাষ্প টারবাইনগুলির জন্য উডওয়ার্ড পিক 150 ডিজিটাল কন্ট্রোল এবং এটি প্রোগ্রাম করার জন্য ব্যবহৃত হ্যান্ডহেল্ড প্রোগ্রামার (9905-292) বর্ণনা করে। নিম্নলিখিত বিষয়গুলি নির্দেশিত অধ্যায়ে অন্তর্ভুক্ত করা হয়েছেঃ  Installation & Hardware (Chapter 2)  Overview of Turbine System Operation (Chapter 3)  Peak 150 Inputs & Outputs (Chapter 4)  Peak 150 Control Functions (Chapter 5)  Explanation of Operating Procedures (Chapter 6)  Overview of Hand Held Programmer and Menus (Chapter 7)  Set up of Configuration menus (Chapter 8)  Set up of Service menus (Chapter 9)  Detailed Functional Block Diagram (Chapter 10)  Modbus Communications (Chapter 11)  Troubleshooting (Chapter 12)  Service Options (Chapter 13)  Program Worksheets (Appendix) Parameter names are shown in all capital letters and match the syntax as seen on the Hand Held Programmer or the plant wiring diagram.

প্যাকেজিং চিত্র ২-১ হল পিক ১৫০ নিয়ন্ত্রণের একটি রূপরেখা। সমস্ত পিক ১৫০ নিয়ন্ত্রণ উপাদানগুলি একটি একক, এনইএমএ ৪এক্স ঘরের মধ্যে রয়েছে। ঘরের ভিতরে বা বাইরে মাউন্ট করা যেতে পারে।অভ্যন্তরীণ উপাদান অ্যাক্সেস একটি ডান হাতের hinged দরজা যা ছয় বন্দী স্ক্রু দ্বারা বন্ধ রাখা হয়. ঘরের আনুমানিক আকার 19 x 12 x 4 ইঞ্চি (প্রায় 483 x 305 x 102 মিমি) । ঘরের নীচে তারের অ্যাক্সেসের জন্য দুটি খোল রয়েছে।একটি গর্ত প্রায় 25 মিমি (1 ইঞ্চি) ব্যাসার্ধ, এবং অন্যটি প্রায় 38 মিমি (1.5 ইঞ্চি) ব্যাসার্ধের। এই গর্তগুলি ইংলিশ বা মেট্রিক স্ট্যান্ডার্ড কন্ডাক্ট হাব গ্রহণ করে।

সমস্ত অভ্যন্তরীণ উপাদানগুলি শিল্প গ্রেডের। উপাদানগুলির মধ্যে রয়েছে সিপিইউ (কেন্দ্রীয় প্রসেসিং ইউনিট), এর মেমরি, সুইচিং পাওয়ার সাপ্লাই, সমস্ত রিলে, সমস্ত ইনপুট / আউটপুট সার্কিট্রি,এবং সামনের দরজার ডিসপ্লে জন্য সব যোগাযোগ সার্কিট, টাচ কীপ্যাড, রিমোট আরএস-২৩২, আরএস-৪২২ এবং আরএস-৪৮৫ মোডবাস যোগাযোগ।

মাউন্ট স্ট্যান্ডার্ড পিক 150 নিয়ন্ত্রণ ঘর একটি প্রাচীর বা 19 " (483 মিমি) র্যাক উপর উল্লম্বভাবে মাউন্ট করা আবশ্যক, ঢাকনা খোলার এবং তারের অ্যাক্সেস জন্য পর্যাপ্ত স্থান অনুমতি।এক ডান দিকে এবং এক বাম দিকে, নিরাপদভাবে মাউন্ট করার অনুমতি দেয়।

বৈদ্যুতিক সংযোগগুলি সমস্ত বৈদ্যুতিক সংযোগগুলি ঘরের নীচে দুটি খোলার মাধ্যমে ঘরের অভ্যন্তরে টার্মিনাল ব্লকগুলিতে করা উচিত।বড় তারের পোর্ট মাধ্যমে সব কম বর্তমান লাইন রুট. ছোট তারের পোর্টের মাধ্যমে সমস্ত উচ্চ-বর্তমান লাইন রুট করুন। প্রতিটি এমপিইউ এবং প্রতিটি actuator জন্য তারের আলাদাভাবে shielded করা আবশ্যক। আমরা প্রতিটি mA ইনপুট জন্য পৃথক shielding সুপারিশ।যোগাযোগ ইনপুট একক মাল্টি কন্ডাক্টর তারের মধ্যে একত্রিত করা যেতে পারে এক সামগ্রিক ঢাল সঙ্গে. ঢালগুলি শুধুমাত্র পিক 150 নিয়ন্ত্রণে সংযুক্ত করা উচিত। রিলে এবং পাওয়ার সাপ্লাই তারের সাধারণত ঢালাই প্রয়োজন হয় না।

• রিলে কন্ট্রোল বোর্ড
• একক বন্দর
• ৮-রেলী অ্যারে
• স্ক্রু ক্ল্যাম্প টার্মিনাল
• 250 V 1 A ফিউজ রেটিং
