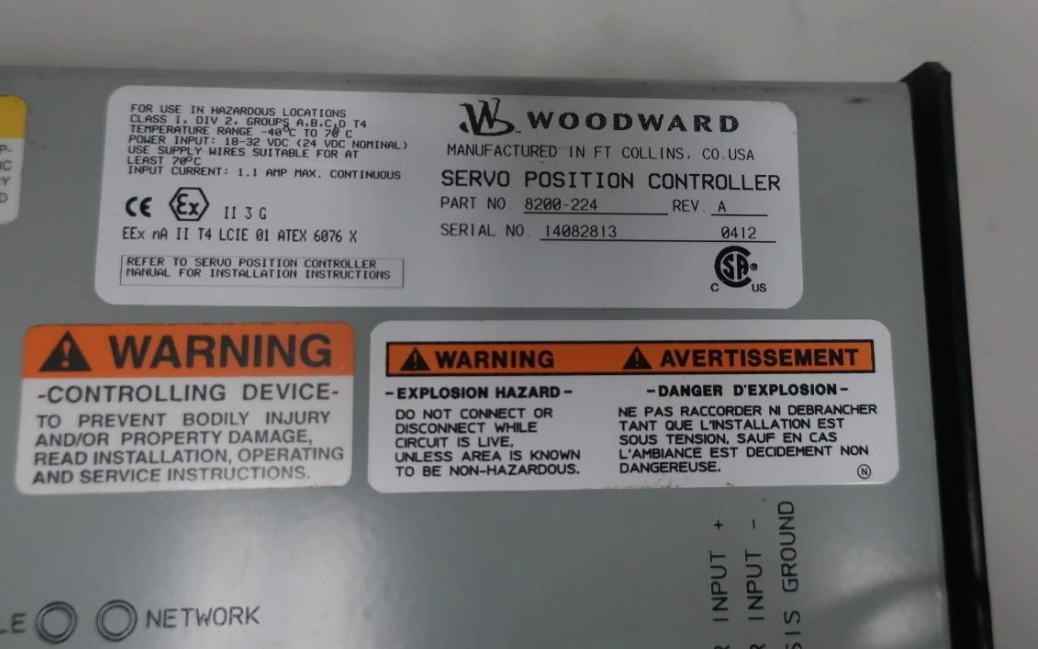

8200-224 উডওয়ার্ড সার্ভো পজিশন কন্ট্রোলার

8200-224 উডওয়ার্ড সার্ভো পজিশন কন্ট্রোলার

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

৮২০০-২২৬ হল এসপিসি (সার্ভো পজিশন কন্ট্রোলার) এর সর্বশেষ প্রকাশিত মডেল। এটি ৮২০০-২২৪ এবং ৮২০০-২২৫ মডেলগুলির প্রতিস্থাপন করে।এসপিসি একটি নিয়ন্ত্রণ থেকে প্রাপ্ত অবস্থান চাহিদা সংকেত উপর ভিত্তি করে একটি জলবাহী বা বায়ুসংক্রান্ত actuator অবস্থান. এসপিসি একক বা দ্বৈত অবস্থান ফিডব্যাক ডিভাইস ব্যবহার করে একটি একক-কয়েল actuator অবস্থান। অবস্থান চাহিদা সংকেত ডিভাইসনেট, 4 ¢ 20 এমএ, বা উভয় মাধ্যমে এসপিসি পাঠানো যেতে পারে।একটি ব্যক্তিগত কম্পিউটারে (পিসি) চলমান একটি সফ্টওয়্যার প্রোগ্রাম ব্যবহারকারীকে সহজেই এসপিসি কনফিগার এবং ক্যালিব্রেট করতে দেয়.

এসপিসি সার্ভিস টুলটি এসপিসি কনফিগার, ক্যালিব্রেট, সামঞ্জস্য, পর্যবেক্ষণ এবং ত্রুটি সমাধানের জন্য ব্যবহৃত হয়। পরিষেবা সরঞ্জামটি একটি পিসিতে চালিত হয় এবং একটি সিরিয়াল সংযোগের মাধ্যমে এসপিসির সাথে যোগাযোগ করে।সিরিয়াল পোর্ট সংযোগকারী একটি 9-পিন সাব-ডি সকেট এবং পিসি সংযোগ করার জন্য একটি সোজা মাধ্যমে তারের ব্যবহার করে. উডওয়ার্ড একটি ইউএসবি থেকে 9-পিন সিরিয়াল অ্যাডাপ্টার কিট সরবরাহ করে যদি প্রয়োজন হয় 9-পিন সিরিয়াল সংযোগকারী নেই এমন নতুন কম্পিউটারের জন্য (পি / এন 8928-463) ।

এই কিটে একটি ইউএসবি অ্যাডাপ্টার, সফটওয়্যার এবং ১.৮ মিটার (৬ ফুট) সিরিয়াল ক্যাবল রয়েছে। (এসপিসি সার্ভিস টুল ইনস্টলেশনের জন্য অধ্যায় ৪ দেখুন।) এসপিসি কনফিগার করা হয় এসপিসি সার্ভিস টুলের কনফিগারেশন ফাইল এডিটর ব্যবহার করে একটি ফাইল তৈরি করতে যা তারপর এসপিসিতে লোড করা হয়. এসপিসি সার্ভিস টুল একটি এসপিসি থেকে কনফিগারেশন ফাইল এডিটর মধ্যে একটি বিদ্যমান কনফিগারেশন পড়তে পারেন.

প্রথমবারের মতো একটি এসপিসি একটি actuator এর সাথে সংযুক্ত করা হয়, এটি actuator এর অবস্থান ফিডব্যাক ট্রান্সডুসারকে ক্যালিব্রেট করা আবশ্যক। ব্যবহারকারী সার্ভিস টুল দ্বারা ক্যালিব্রেশন প্রক্রিয়া মাধ্যমে পরিচালিত হয়।ডিভাইসনেট লিঙ্কের মাধ্যমে নিয়ন্ত্রণ দ্বারা ক্যালিব্রেশনও করা যেতে পারেক্যালিব্রেশন পদ্ধতি GAPTM সাহায্য ফাইল থেকে পাওয়া যাবে।

এসপিসিতে 18 থেকে 32 ভিডিসি একটি ভোল্টেজ উত্সের প্রয়োজন, যার বর্তমান ক্ষমতা 1.1 এ সর্বোচ্চ। যদি একটি ব্যাটারি অপারেটিং পাওয়ারের জন্য ব্যবহৃত হয়, তবে একটি স্থিতিশীল সরবরাহ ভোল্টেজ বজায় রাখতে একটি ব্যাটারি চার্জার প্রয়োজন।পাওয়ার লাইন একটি 5 এ সঙ্গে সুরক্ষিত করা উচিত, 125 ভোল্ট ফিউজ যা পাওয়ার প্রয়োগের সময় 20 এ, 100 এমএস ইন-র্যাশ সহ্য করতে সক্ষম।
