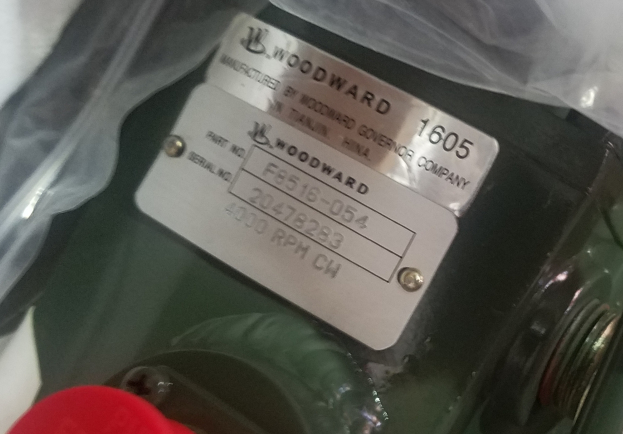

F8516-054 উডওয়ার্ড টিজি -13 গভর্নর

উডওয়ার্ড টিজি-১৩ এবং টিজি-১৭ হ'ল বাষ্প টারবাইন নিয়ন্ত্রণের জন্য যান্ত্রিক-হাইড্রোলিক স্পিড ড্রপ গভর্নর যেখানে আইসোক্রোন (স্থির গতির) অপারেশন প্রয়োজন হয় না।

টিজি-১৩ এবং টিজি-১৭ গভর্নরগুলির সর্বাধিক টার্মিনালশ্যাফ্ট ভ্রমণের পূর্ণ ৪০ ডিগ্রি রয়েছে। নো লোড থেকে পূর্ণ লোড অবস্থানে যাওয়ার প্রস্তাবিত ভ্রমণ পূর্ণ গভর্নর ভ্রমণের ২/৩।গভর্নর এবং সংশ্লিষ্ট গভর্নর টার্মিনাল শ্যাফ্ট ভ্রমণের তথ্যের জন্য সর্বাধিক কাজের ক্ষমতা একটি গ্রাফিক উপস্থাপনা জন্য চিত্র 1-1 দেখুন.

গভর্নরের আউটপুটটি কেসের উভয় পক্ষ থেকে প্রসারিত একটি সাইজযুক্ত টার্মিনাল শ্যাফ্টের মাধ্যমে সরবরাহ করা হয়। গভর্নরগুলির জন্য অভ্যন্তরীণ পাম্পটি স্ট্যান্ডার্ড স্পিড ব্যাপ্তিতে কাজ করার জন্য আকারযুক্তঃ• 1100 থেকে 2400 rpm • 2400 থেকে 4000 rpm • 4000 থেকে 6000 rpm TG-13 গভর্নর অভ্যন্তরীণ তেল চাপ 1034 kPa (150 psi) দিয়ে কাজ করে, এবং টিজি -17 অভ্যন্তরীণ তেলের চাপ 1379 কেপিএ (200 পিএসআই) দিয়ে কাজ করে। উভয় গভর্নর অর্ডার দেওয়ার সময় গ্রাহকের দ্বারা নির্দিষ্ট গতির পরিসীমাতে সেট করা হয়।উচ্চ গতির রেগুলেটর (4000 থেকে 6000 rpm) কিছু অ্যাপ্লিকেশন একটি তাপ এক্সচেঞ্জার প্রয়োজন হতে পারে (বিভাগ 2 শেষে দেখুন), একটি তাপ এক্সচেঞ্জার কখন প্রয়োজন হয়? উভয় গভর্নর আউটপুট টর্ক এবং কর্মক্ষমতা কিছু ক্ষতি সঙ্গে নিম্ন-থ্যান্সপাইড গতি পরিসীমা নিয়ন্ত্রণ করতে সক্ষম।

গভর্নরগুলি কাস্ট আয়রন কেস বা ডাই-কাস্ট অ্যালুমিনিয়াম কেস সহ উপলব্ধ। স্থিতিশীল গভর্নর অপারেশনের জন্য গতি ড্রপ প্রয়োজন। ড্রপটি কারখানার সেট, তবে অভ্যন্তরীণভাবে সামঞ্জস্যযোগ্য।গতি সেটিংয়ের দুটি উপায় উপলব্ধ. স্ক্রু গতি সেটিং স্ট্যান্ডার্ড। লিভার গতি সেটিং ঐচ্ছিক এবং কভার উভয় পক্ষ থেকে প্রসারিত একটি serrated খাদ সমাবেশ দ্বারা সরবরাহ করা হয়।
